Audison AF M12.14 Bit усилитель с DSP

АУДИОФИЛЬСКИЙ ЗВУК, ОПРАВДЫВАЮЩИЙ САМЫЕ СМЕЛЫЕ ОЖИДАНИЯ

AF M12.14 bit имеет 12 каналов усиления с выходной мощностью по 60 Вт на 4 Ом*, или по 90 Вт на 2 Ом*. Возможно включение отдельных или всех пар каналов в мостовом режиме с мощностью до 6 х 180 Вт на 4 Ома*. Линейный выход DSP Preout позволяет расширить систему подключением дополнительных усилителей. Всё это даёт максимальную гибкость в выборе конфигураций системы.
Усилитель Audison Forza AF M12.14 bit выиграл престижную награду EISA Award Best Product 2022-2023 в категории IN-CAR PREMIUM UPGRADE.

Аудиофильское качество звучания достигнуто благодаря применению усовершенствованной технологии усиления D-класса ADT – Audison D-Class Technology. Эта технология отличается повышенной частотой переключения силовых каскадов, выходной фильтрацией с высокой крутизной 4-го порядка, применением высококачественных компонентов с высокой стабильностью характеристик. Всё это определило звучание, выходящее далеко за рамки представлений о традиционном широкополосном D-классе. При этом корпус усилителя отличается удобной компоновкой входных/выходных разъемов с одной стороны и очень компактными размерами – всего 240 х 156 х 47 мм!

Встроенный DSP обрабатывает сигнал с разрешением 24 бит/96 кГц, что позволило расширить частотный диапазон до 40 кГц и соответствовать требованиям сертификации High-Res Audio. Кроме этого поддерживается функция Absolute Volume («Абсолютная громкость») при подключении Bluetooth ресивераAudison B-CO N , что гарантирует сохранение максимального разрешения сигнала даже при беспроводном подключении источников.

*Мощность (RMS) @ 14.4 В, 1% THD замеренная при одновременном подключении всех каналов усилителя.

НОВОЕ ПОКОЛЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ С НОВЫМИ ВОЗМОЖНОСТЯМИ НАСТРОЕК И УПРАВЛЕНИЯ

Совершенно новое программное обеспечение Audison bit Drive для ПК способно анализировать, маршрутизировать и корректировать сигнал по-новому. Новый пользовательский интерфейс (Graphical User Interface) нацелен на максимальную простоту и лёгкость управления всеми функциями настройки и акустических измерений.

Несмотря на то, что мы модернизировали пользовательский интерфейс, все основные инструменты по-прежнему находятся в тех местах программного окна, где их ожидают увидеть опытные пользователи Audison, и где ими удобней всего пользоваться. Для помощи начинающим энтузиастам добавлены информационные подсказки и функция вызова встроенных справок Help. Мастер настройки Configuration Wizard работает быстрее и удобнее, чем когда-либо. Мы обновили раздел OEM Integration и раздел настроек, добавив в них более мощные функции, включая встроенные инструменты для электрических и акустических измерений RTA. Новые инструменты и усовершенствованные алгоритмы настройки звука расширяют возможности точной настройки системы.

Результаты акустических измерений АЧХ (Acoustic RTA), проведённых с помощью вашего USB-микрофона или звуковой карты, интегрированы прямо в график эквалайзера для повышения наглядности и удобства настройки. Функция Final EQ позволяет выполнить окончательную эквализацию без нарушения точных настроек выполненных с помощью инструмента Equalizer.

Аудиопроцессоры встроенные в усилители Forza имеют от 10-ти до 14 выходных каналов обработки сигнала. Это позволяют даже в сложных многоканальных системах с несколькими усилителями мощности использовать только один процессор и управлять всей системой через единое программное обеспечение.


ПРОДВИНУТЫЕ ВОЗМОЖНОСТИ ОЕМ ИНТЕГРАЦИИ

Наличие 8-канальных аналоговых входов высокого (Speaker In) с чувствительностью 2,2 - 22 В RMSи низкого (Pre In) уровней с чувствительностью 0,6 - 6 В RMS и цифрового оптического входа TOSLINK обеспечивают полную совместимость усилителей Forza AF bit даже с самыми сложными штатными системами. Два отдельных входа позволяют выбрать для подключения оптимальный вариант с точки зрения согласования уровней. Регулировка чувствительности выполняется программно и не требует выполнения дополнительных операций, таких как переустановка джамперов или переключателей с частичной разборкой корпуса усилителя.
Если для подключения к штатной аудиосистеме требуется еще большее количество входов, предусмотрена возможность установки опционного модуля расширения F4IN, который добавляет усилителю ещё четыре аналоговых входных канала высокого уровня. Опционный модуль расширения F2O позволяет организовать ещё один оптический вход TOSLINK или коаксиальный цифровой вход формата SPDIF.
Традиционная для Audison функция восстановления входных аудиосигналов от штатной аудиосистемы с помощью суммирования и деэквализации (de-EQ) дополнена инструментами корректировки временных задержек (de-Time) и фазовых искажений (de-Phase). Коррекция полярности и компенсация временных задержек штатной аудиосистемы выполняется автоматически с согласия настройщика, в этом случае результат суммирования отдельных диапазонов может быть значительно лучше. С функциями de-EQ, de-Time и de-Phase вы можете получить чистый, лишённый искажений исходный сигнал при подключении усилителя к штатной системе почти любого автомобиля. Программное обеспечение анализирует электрический сигнал по оригинальным алгоритмам и обеспечивает правильную коррекцию для каждого входного канала.

Встроенная система имитации динамиков (технология Audison USS – Universal Speakers Simulator) обеспечивает максимальную совместимость со штатными аудиосистемами оснащенными системой самодиагностики определяющей наличие подключенных динамиков, не вызывая ошибок, отключений звука или нестабильности в работе.

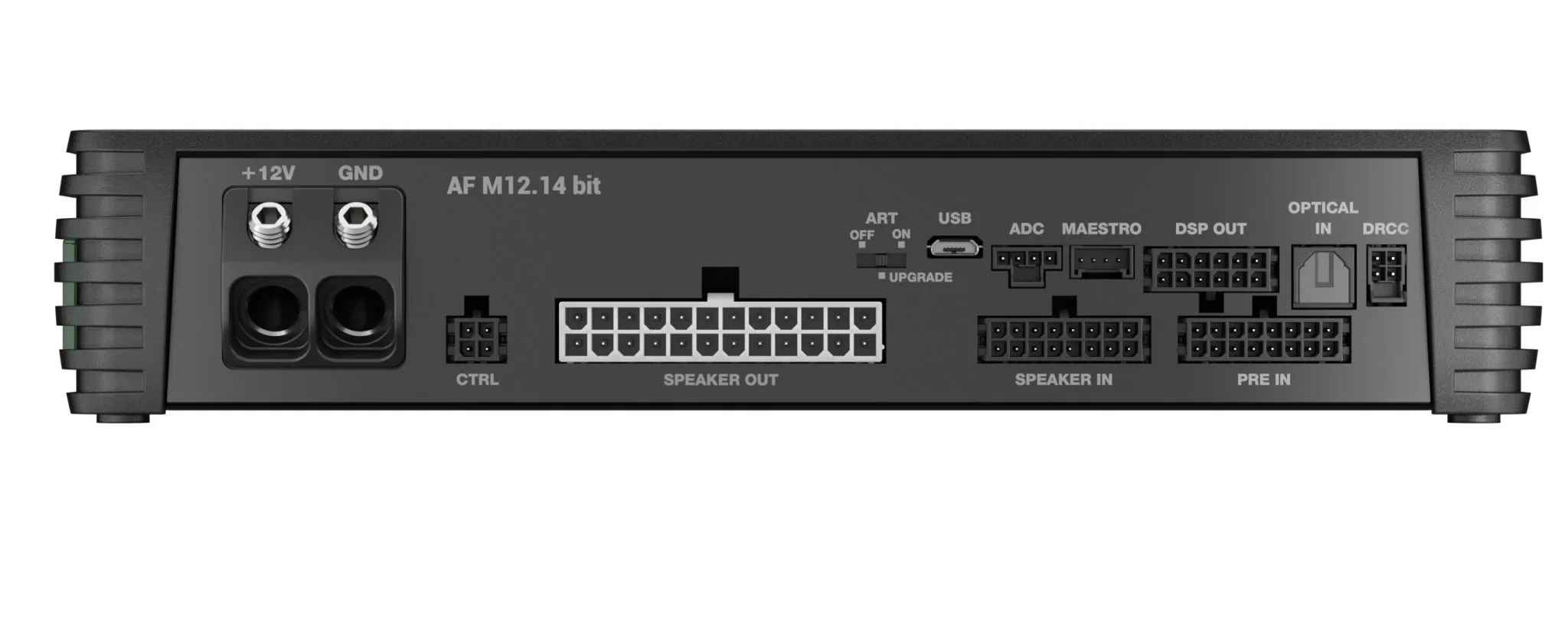

В комплект поставки AF M12.14 bit входят высококачественные кабели с разъемами Molex. Все провода имеют цветовую и буквенную маркировку и дополнительно скреплены друг с другом фиксирующей пластиковой лентой для большей надежности, что исключает вытягивание пинов из разъемов.

1. 8-канальный кабель Pre In с разъемами RCA для подключения к источникам с линейным выходом
2. 8-канальный кабель Speaker In для подключения к штатным аудиосистемам
3. 12-канальный кабель Speaker Out для подключения к усилителю акустических систем
4. Линейный выход DSP Out подключения дополнительных усилителей мощности
5. Разъем Control с проводами Remote In / Remote Out для управления включением и выключением усилителя и проводами управления Control 1 и Control 2 с настраиваемым функционалом: Source change, Memory change, Volume change, Final tuning

AUDISON FORZA – НОВЫЙ УРОВЕНЬ ВОЗМОЖНОСТЕЙ ОЕМ ИНТЕГРАЦИИ И ГИБКОСТИ НАСТРОЕК

- Больше мощности, больше контроля
- Больше возможностей интеграции
- Максимальная информативность программного обеспечения
- Ещё больше инструментов настройки
- Настройка ещё быстрее и удобнее
- Всё в одной современной платформе!


Основные технические данные
Тип     12-канальный  усилитель мощности D-класса со встроенным 14-канальным аудиопроцессором
Мощность (RMS) @ 14.4 В, 1% THD
@ 4 Ома     60 Вт х 12
@ 2 Ома     90 Вт х 12
Мостовое включение (каналы 1/2, 3/4, 5/6, 7/8, 9/10, 11/12) @ 4 Ом     180 Вт х 6
Минимальный импеданс нагрузки     2 Ом в 12-канальном режиме, 4 Ом в 6-канальном режиме
Возможности подключения
Аналоговый аудио вход Pre-In     8-канальный RCA (импеданс 15 кОм)
Чувствительность аналогового аудио входа Pre-In     0,6 - 6 В RMS
Аналоговый аудио вход Speaker-In     8-канальный проводной (импеданс 5 Ом) + 4 дополнительных канала при подключении опционного модуля расширения F4IN
Чувствительность аналогового аудио входа Speaker-In     2,2 - 22 В RMS
Цифровой аудио вход     1 TOSLINK + дополнитедбный цифровой вход TOSLINK/Coaxial при подключении опцилнного модуля расширения F2O
Формат входного цифрового аудиосигнала     S/PDIF, до 24 бит / 192 кГц включительно
Аналоговый аудио выход DSP Preout     2-канальный проводной, 5 В RMS
Подключение к ПК     1 порт Micro USB 1.1 / 2.0 / 3.0 совместимый
Подключение пульта ДУ DRC AC, опция     1 порт DRCC
Подключение совместимых источников сигнала Audison     1 порт ADC
Провода управления Control 1 и Control 2     12 В с настраиваемым функционалом: Source change, Memory change, Volume change, Final tuning
Возможности настройки
Цифровой сигнальный процессор (DSP)     Analog Devices ADAU1467
Аналого-цифровые преобразователи     3 4-канальных Analog Devices ADAU1978 с разрешением 24 бит / 96 кГц
Цифро-аналоговый преобразователь     16-канальный Analog Devices ADAU1966A с разрешением 24 бит / 192 кГц
Программное обеспечение для настройки с ПК     bit Drive совместимое с ОС Microsoft Windows версий Windows 10, 11
Разрешение экрана ПК     Мин. 1024 х 768
Тип фильтра (Full Range, High Pass, Low Pass, Band Pass Filter)     В каждом канале можно выбрать тип фильтра -низких и высоких частот, полосовой или  широкополосный режим и его модель – Butterworth, Linkwitz-Ryley, Bessel, Chebyshev или QLP - Quasi Linear Phase
Модели фильтра     Butterworth (6, 12, 18, 24, 30, 36, 42, 48 дБ/окт); Linkwitz-Riley (12, 24, 36, 48 дБ/окт); Bessel (6, 12, 18, 24, 30, 36, 42, 48 дБ/окт); Chebyshev (6, 12, 18, 24, 30, 36, 42, 48 дБ/окт); QLP - Quasi-Linear Phase (6 дБ/окт.)
Кроссовер, частоты среза     Произвольные целые числа в диапазоне 20 Гц - 20 кГц
Инвертор фазы     0/180°, All-Pass фильтры
Эквалайзер аналогового аудио входа - Input Equalizer     В каждом входном канале можно выбрать 12-полосный графический или 12-полосный параметрический режим работы эквалайзера + функцию корректировки временных задержек (de-Time)
Эквалайзер аналогового аудио входа - Output Equalizer     В каждом выходном канале можно выбрать 15-полосный графический или 15-полосный параметрический режим работы эквалайзера
Графический эквалайзер     15 регулируемых по уровню ±12 дБ частотных полос с фиксированными рабочими частотами (25, 40, 63, 100, 160, 250, 400, 630, 1 000, 1 600б 2 500, 6 300, 10 000 и 16 000 Гц)
Параметрический эквалайзер     15 регулируемых по уровню ±12 дБ частотных полос с возможностью выбора рабочей частоты F (Гц), добротности Q (от 0,5 до 16) и режима работы фильтров эквалайзера (стандартный режим Peaking, полочные шельф фильтры High Shelf и Low Shelf, режекторный Notch фильтр и пропускающий All-Pass)
Эквалайзер финальной настройки - Final Tuning     5-полосный графический или параметрический
Временные задержки, первичная настройка - Loudspeakers Position     0 - 510 см
Диапазон регулировки временных задержек - Delay     0 - 15 мс, c автоматическим расчетом после введения растояний в поле Loudspeakers Position
Временные задержки, точная настройка в ручном режиме SMP (A Single Sample at Time)     С шагом 1 smp эквивалентным 0,01 мс
Настраиваемые пресеты     1 - 6, выбираются с опционного пульта DRC АС или проводов управления Control 1 и Control 2
Предустановленные фиксированные пресеты     1 - 7, выбираются переключателем
Регулировка уровня выходных каналов     0 - 40 дБ с шагом 0,5 дБ
Регулировка уровня сабвуфера     0 - 24 дБ с шагом 0,5 дБ, регулируется с пульта DRC AC
Мастер громкость     0 - 60 дБ с шагом 0,5 дБ, регулируется с пульта DRC AC
Возможность подключения USB-микрофона или звуковой карты для измерения RTA     Да
Общие спецификации - электропитание
Напряжение питания     11 - 15 В постоянного тока
Номинал встроенного предохранителя цепи питания     2 х 30 А
Ток покоя     1,68 А
Потребление питания в выключенном состоянии     1,7 мА
Максимальное потребление энергии      55 A
Напряжение активации Remote IN     6 - 15 В (1 мА)
Напряжение на выходе Remote OUT     6,5 - 15 В (150 мА)
Автоматическое включение/выключение по наличию входного аудиосигнала от BTL усилителя (DC Offset)     ART - Automatic Remote Turn On/Off, активируется переключателем
Симулятор импеданса штатной акустики     USS - Universal Speaker Simulator
Общие спецификации - усилитель мощности
Коэффициент гармонических искажений THD (1 кГц, 4 Ома, мощность 70%)     0,03%
Демпинг-фактор  @ 1 кГц, 4 Ома, 2 В RMS     80
Диапазон воспроизводимых частот @ -3 дБ     10 Гц - 42 кГц
Отношение сигнал/шум (Взвеш. фильтр A @ 1 В) аналоговый вход     98 дБА
Отношение сигнал/шум (Взвеш. фильтр A @ 1 В) оптический вход     105 дБА
Температура окружающей среды, при которой разрешена эксплуатация:     от 0° С до 55° С
Габариты/масса

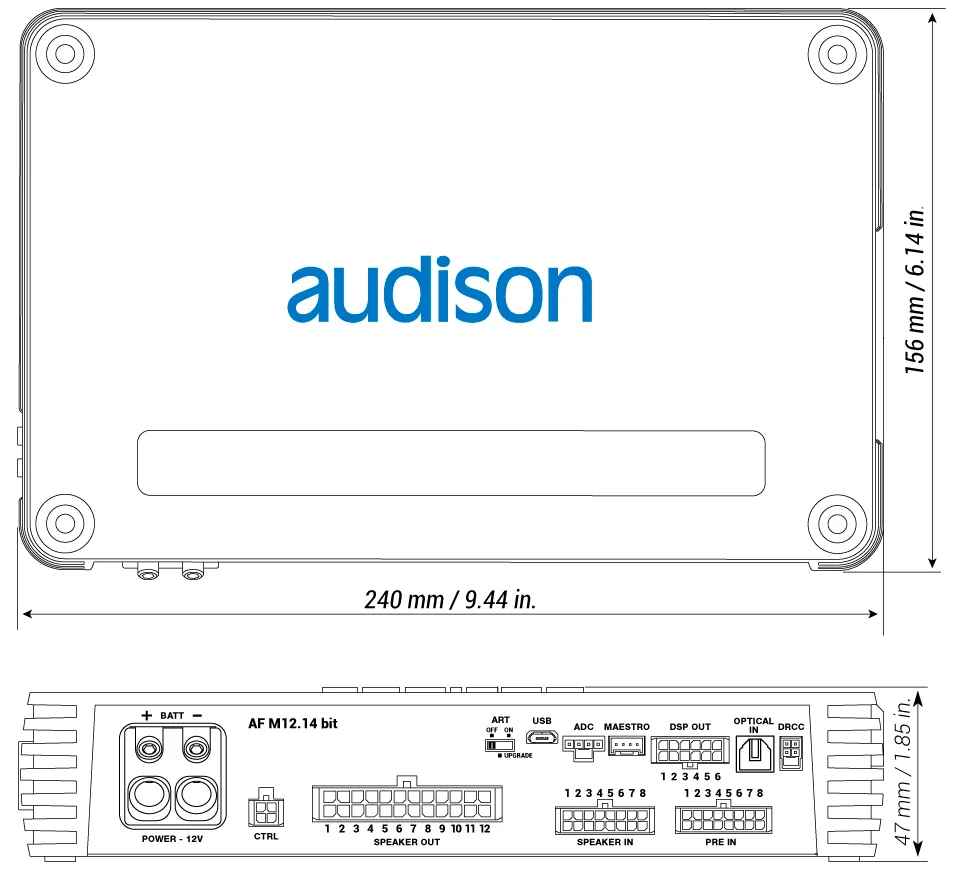

Габаритные размеры (Д х Ш х В)     240 х 156 х 47 мм
Вес (нетто)     2,04 кг
