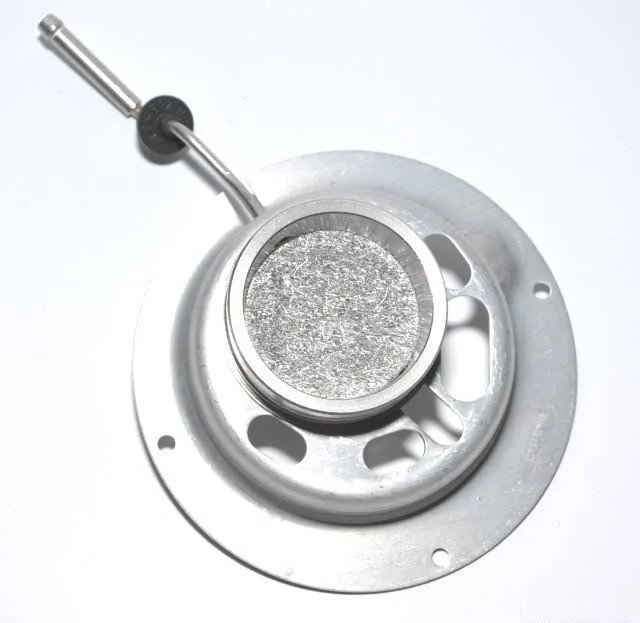

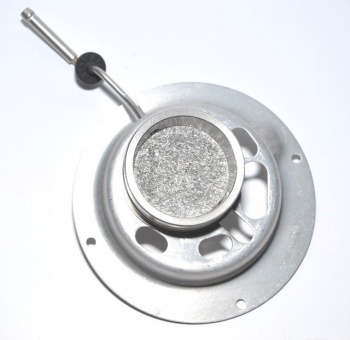

Webasto Горелка AT3500ST/5000ST дизель 9004220A

Горелка.

В горелке топливо, испаряясь с испарительной прокладки, распределяется по камере сгорания. В камере сгорания сгорает топливо-воздушная смесь, нагревая тем самым теплообменник.

Замена горелки.

Демонтаж.

1. Снять отопитель.

2. Снять прокладку.

3. Демонтировать блок управления.

4. Снять нагнетатель воздуха.

5. Вывинтить два самореза и снимите удерживающую пластину.

6.Вынуть резиновое уплотнение жгута штифта накаливания/датчика пламени из теплообменника, нажав на нее.

7.Нажать на резиновое уплотнение испарительного элемента в теплообменнике.

8.Осторожно вытащить испарительный элемент из трубки забора воздуха, а затем из блока теплообменника.

9. Снять фиксирующую скобу и вытащить штифт накаливания/датчик пламени из горелки

10. Провести работы со снятыми компонентами.

Монтаж.

1. Вставить штифт накаливания/датчик пламени в горелку (провод напротив отверстия для уплотнения) и закрепить фиксирующей пластиной.

2. Вставить горелку в теплообменник и в жаровую трубу.

3. Установите прижимную скобу и два фиксирующих самореза.

4. Затянуть саморезы с моментом 4±0.4 Нм.

5. Установить уплотнение топливной магистрали в теплообменнике.

6. Провода штифта накала/датчика пламени поместить в соответствующем отверстии теплообменника.

7. Установить уплотнение штифта накала/датчика пламени в корпус теплообменника. Убедитесь, что провода не образует петли и не имеет провиса.

8. Установить нагнетатель воздуха.

9. Установить блок управления.

10. Собрать корпус.

11. Установить отопитель.
