HELIX DSP MINI MK2

Процессор 6-канальный DSP  4 входа RCA + 4 Highlevel 11V+SPDIF. Выходы 6 RCA. ADEP.3

Новое поколение миниатюрных DSP
Самый маленький сигнальный процессор HELIX получит достойного преемника - DSP MINI MK2. Как и его предшественник, этот компактный DSP представляет собой настоящий технологический пакет. Мощные 64-битные аудиоконвертеры DSP и BurrBrown в сочетании с частотой дискретизации 96 кГц и полосой пропускания звука высокого разрешения более 40 кГц обеспечивают исключительное качество звука. MK2 также находится на самом высоком уровне с точки зрения измеряемых величин – более высокое максимальное выходное напряжение на 6 вольт, значительно увеличенное отношение сигнал/шум и сниженный THD обеспечивают идеальное звучание.
Разумеется, DSP MINI MK2 основан на платформе ACO с 32-разрядным сопроцессором, который не только выполняет все задачи управления с невероятной скоростью, но и обеспечивает фирменные звуковые эффекты, такие как улучшенная обработка низких частот или RealCenter, и, что не менее важно, входной эквалайзер с разделением каналов, включая анализатор входного сигнала (ISA).

Плавная интеграция и максимальный контроль даже в самых маленьких помещениях
Поскольку пространство для установки аудиосистем в современных автомобилях становится все более ограниченным, подключение отдельных компонентов становится все более сложным и подвергает испытанию долговечность штекеров и кабелей. Интеллектуальный порт управления (SCP) DSP MINI MK2 позволяет многофункционально подключать дополнительные устройства и теперь даже полностью обеспечивает их электропитание. Прочная конструкция с функцией защелкивания гарантирует стабильное подключение, предотвращая повреждение штекера и кабеля, и, таким образом, упрощает компактную и компактно занимающую пространство установку.

Все на борту
Комплект оборудования дает понять, что название DSP MINI MK2 относится только к размерам, поскольку в плане функциональности нет абсолютно никаких компромиссов. Наш интеллектуальный вход высокого уровня со схемой ADEP.3 (расширенная защита от ошибок диагностики, 3-е поколение), автоматический дистанционный переключатель, оптический вход, а также слот для карты расширения HELIX (HEC slot) для системных дополнений, таких как Bluetooth® HD или потоковая передача аудио высокого разрешения через USB, - это, конечно, часть основных функций.

Особенности
Чрезвычайно мощный 64-битный аудиосигнал DSP с фиксированной запятой и производительностью 1,2 миллиарда операций MAC в секунду
Аудио с высоким разрешением и полосой пропускания более 40 кГц обеспечивает непревзойденное качество звука
Аналого-цифровые преобразователи сигналов BurrBrown
Усовершенствованный сопроцессор (ACO) с расширенным набором функций
Анализатор входного сигнала (ISA) и InputEQ
Звуковые эффекты DSP (SFX), такие как “Улучшенная обработка низких частот”, которая динамически оптимизирует низкие частоты сабвуфера, “StageXpander”, который значительно расширяет стереоперспективу, функция “RealCenter”, которая обеспечивает идеально сфокусированную постановку звука как для водителя, так и для штурмана, и многое другое
10 ячеек внутренней памяти для настройки звука
Интеллектуальный вход высокого уровня со схемой ADEP.3 и функцией автоматического включения
Оптический цифровой вход в формате SPDIF
Компактный, перспективный порт интеллектуального управления (SCP)
Слот HEC для расширения системы дополнительными модулями ввода/вывода, такими как Bluetooth® Потоковое воспроизведение звука, передача звука в высоком разрешении через USB и т.д.
Произвольно настраиваемая маршрутизация сигнала с отдельными матрицами для line, SPDIF и HEC/AUX
Оптимальный путь прохождения сигнала и источник питания для дальнейшего улучшения качества звука
Переключатель “Ground lift” для предотвращения замыканий на землю
Очень компактные размеры обеспечивают легкую интеграцию в автомобиль
Простая настройка с помощью интуитивно понятного программного обеспечения DSP PC-Tool V4
Особые характеристики:
Частота дискретизации 96 кГц
HELIX DSP MINI MK2 позволяет обрабатывать все сигналы с удвоенной частотой дискретизации 96 кГц. Таким образом, полоса пропускания звука больше не ограничивается обычными значениями, такими как 22 кГц, а позволяет расширить частотную характеристику до более чем 40 кГц. Удвоение частоты дискретизации требует значительно большей мощности DSP, поскольку количество возможных арифметических операций сокращается вдвое. Только внедрение чипов DSP последнего поколения позволяет повысить частоту дискретизации до 96 кГц и одновременно добавить новые функции.

ACO – усовершенствованный 32-разрядный сопроцессор
HELIX DSP MINI MK2 оснащен необычайно мощным 32-разрядным сопроцессором последнего поколения для решения всех задач мониторинга и связи, как внутренних, так и внешних. В отличие от 8-разрядных микроконтроллеров предыдущего поколения, этот микроконтроллер обеспечивает значительно более высокую скорость переключения настроек и передачи данных с помощью нашего программного обеспечения DSP PC-Tool. Еще одним существенным преимуществом является встроенный загрузчик сопроцессора. Это позволяет обновлять программное обеспечение всех компонентов DSP для настройки схемы ADEP.3, управляемой микроконтроллером, например, при будущих модификациях /изменениях в диагностической системе заводских радиоприемников или при оснащении устройства дополнительными интерфейсами. Кроме того, благодаря новой флэш-памяти ACO предлагает 10 ячеек памяти для настройки звука вместо обычных двух.

Интеллектуальный вход высокого уровня ADEP.3
Современные автомобильные радиоприемники, устанавливаемые на заводе, обладают широкими возможностями диагностики подключенных динамиков. В частности, автомобильные радиоприемники последнего поколения оснащены дополнительными функциями мониторинга, так что при подключении сигнального процессора довольно часто появляются сообщения о неисправностях и потере определенных функций (например, функции фейдера), но не в случае с DSP MINI MK2.
Новая схема ADEP.3 (расширенная защита от ошибок диагностики, 3-е поколение) позволяет избежать всех этих проблем, не перегружая выходы динамиков штатного радиоприемника при высокой громкости без необходимости.

Функция Start-Stop
Импульсный источник питания HELIX DSP MINI MK2 обеспечивает постоянное внутреннее напряжение питания, даже если напряжение аккумулятора падает до 6 Вольт во время запуска двигателя.

Режим энергосбережения
Режим энергосбережения включен в базовую настройку. Это позволяет значительно снизить энергопотребление усилителей, подключенных к HELIX DSP MINI MK2, при отсутствии входного сигнала более 60 секунд. Пожалуйста, обратите внимание, что во многих современных автомобилях с “CAN” или любым другим внутренним
структура шины может случиться так, что радиоприемник будет оставаться “невидимо” включенным в течение 45 минут. даже после запирания автомобиля и выхода из него! Как только активируется “Режим энергосбережения“, удаленный выход и, следовательно, подключенные усилители будут отключены. При подаче музыкального сигнала пульт дистанционного управления HELIX DSP MINI MK2 активирует удаленный выход в течение секунды. Можно либо изменить время отключения на 60 секунд, либо полностью отключить “Режим энергосбережения” с помощью программного обеспечения DSP PC-Tool.

Автоматическое обнаружение цифрового сигнала
HELIX DSP MINI MK2 позволяет переключаться между аналоговыми и цифровыми входами, управляемыми сигналом. Как только на оптическом входе обнаруживается входной сигнал, сигнальный процессор автоматически переключается на этот вход. Эту функцию можно отключить с помощью программного обеспечения DSP PC-Tool. В качестве альтернативы вы можете использовать дополнительный пульт дистанционного управления для ручного переключения между аналоговыми и цифровыми входами.



Примечание: Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование таких знаков компанией Audiotec Fischer GmbH осуществляется по лицензии. Другие товарные знаки и торговые наименования принадлежат их соответствующим владельцам.

Функции DSP
RealCenter
Функция “RealCenter” - это алгоритм, разработанный Audiotec Fischer, который выделяет музыкальную информацию, присутствующую как в левом, так и в правом переднем канале, для создания уникального центрального сигнала. В отличие от обычных процедур, при которых суммируются только каналы, интенсивность центрального сигнала также динамически регулируется стереофоническим информационным содержанием левого и правого каналов.
Звучит сложно, но этот эффект поразителен: это означает, что если аудиосигнал передается только по левому или правому каналу, центральный канал не будет воспроизводить сигнал. В случае использования обычных алгоритмов уровень громкости центрального канала снижается всего на 6 дБ (= половина уровня громкости). “RealCenter” от Audiotec Fischer обеспечивает уникальную, расширенную настройку звука как для водителя, так и для штурмана одновременно! Таким образом, недостатки обычного центрального канала, такие как навязчивая, маленькая звуковая сцена, остались в прошлом.

Улучшенная обработка низких частот
Фирменная технология Audiotec Fischer “Augmented Bass Processing”, состоящая из двух революционных функций “Динамическое усиление низких частот” и “SubXpander”, была специально разработана для существенного улучшения воспроизведения низких частот сабвуферами.
Функция “Динамическое усиление басов” оригинально сочетает в себе максимально глубокие басы и высочайшее звуковое давление – независимо от стиля музыки или регуляторов тембра в головном устройстве. В зависимости от входного сигнала функция “Динамическое усиление басов” расширяет диапазон нижних частот и изменяет частоту среза дозвукового фильтра. В результате получаются значительно более мощные и глубокие басы на низких и средних уровнях громкости без риска перегрузки сабвуфера ни механически, ни электрически на высоких уровнях громкости. Просто поразительно, какие басы вдруг стали возможными.
Если вы хотите получить еще более низкие и “темные” басы, можно дополнительно активировать “Субрасширитель”. Таким образом, к основным тонам в диапазоне частот от 50 до 100 Гц добавляются субгармонические тона.

Ступенчатый расширитель
В зависимости от расположения динамиков в автомобиле, на передних сиденьях может быть создана более или менее широкая стереозвуковая сцена. Центральный динамик может дополнительно ограничивать пространственное воспроизведение музыки. Именно здесь вступает в действие новый “StageXpander” от Audiotec Fischer – звуковая функция, которая, по-видимому, преодолевает акустические ограничения и, таким образом, позволяет создавать более широкую стереосистему без негативного влияния на точность локализации голосов или инструментов!
Эффект можно настроить в соответствии с вашими личными предпочтениями в четыре этапа.

Расширитель ясности Xpander
Вы хотите добиться большей прозрачности и содержательности при воспроизведении высоких частот? С помощью “ClarityXpander” компания Audiotec Fischer предлагает вам подходящий инструмент. Правильно настроенная (и, следовательно, выбираемая в три этапа) функция добавляет дополнительные гармоники в верхний частотный диапазон – это особенно полезно, если оригинальным динамикам не хватает яркости высоких частот. Дополнительные высокие частоты доступны не только для двух передних каналов, но и регулируются отдельно для центрального канала. Более того, центральный канал позволяет активировать автоматическое и динамическое управление, чтобы музыка с “нагрузками” высоких частот не утомляла ваш слух.

Технические характеристики

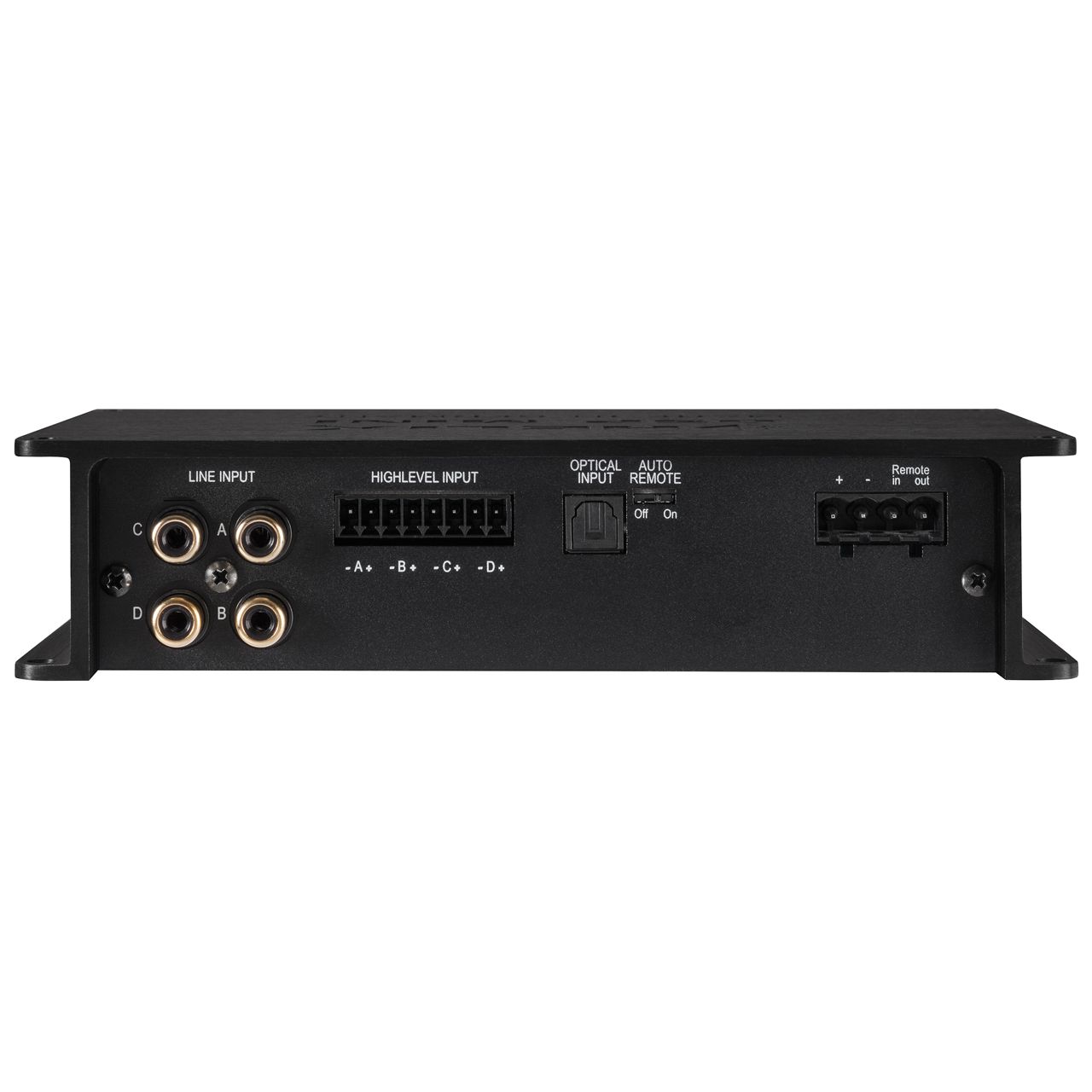

Inputs    4 x RCA / Cinch
4 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
Input sensitivity    RCA / Cinch 2 - 4 Volts
Highlevel 5 - 11 Volts

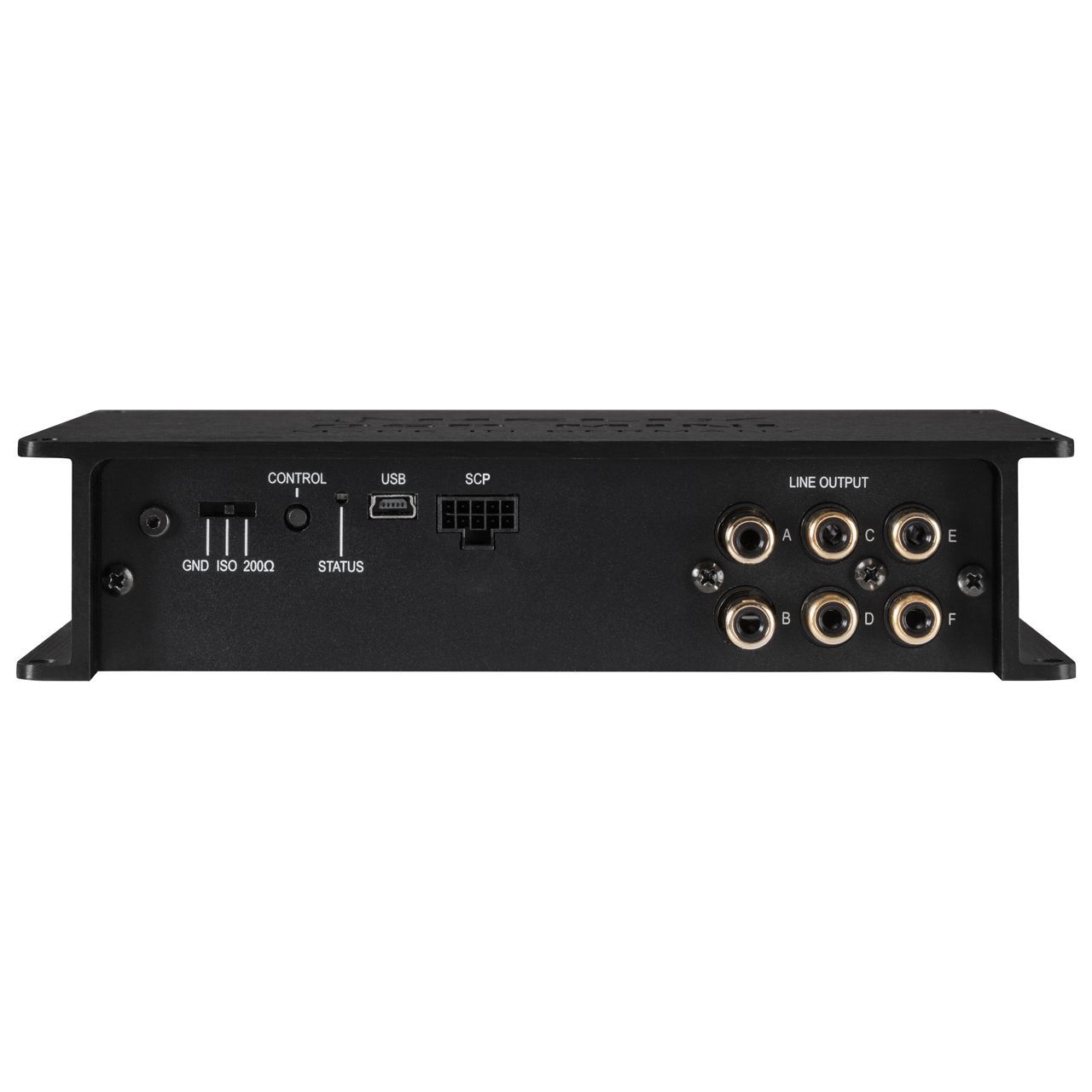

Outputs    6 x RCA / Cinch
1 x Remote Out
Output voltage    6 Volts
Frequency response    10 Hz - 44,000 Hz
DSP resolution    64 Bit
DSP power    295 MHz (1.2 billion MAC operations/second)
Sampling rate    96 kHz
DSP type    Audio signal processor
Signal converters    A/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio digital input    112 dB (A-weighted)
Signal-to-noise ratio analog input    107 dB (A-weighted)
Total harmonic distortion (THD+N) digital input    < 0.0008 %
Total harmonic distortion (THD+N) analog input    < 0.002 %
IM distortion (IMD) digital input    < 0.003 %
IM distortion (IMD) analog input    < 0.005 %
Crosstalk    > 90 dB
Operating voltage    9.6 - 17 Volts (max. 5 sec. down to 6 Volts)
Power rating    DC 12 V ⎓ 3 A max.
Current draw    < 480 mA
Max. remote output current    500 mA
Additional features    HEC slot, Ground lift switch, Smart Control Port, 32 Bit CoProcessor, ADEP.3 circuit, Auto Remote switch
Dimensions (H x W x D)    40 x 177 x 104 mm /
1.58 x 6.97 x 4.09”
