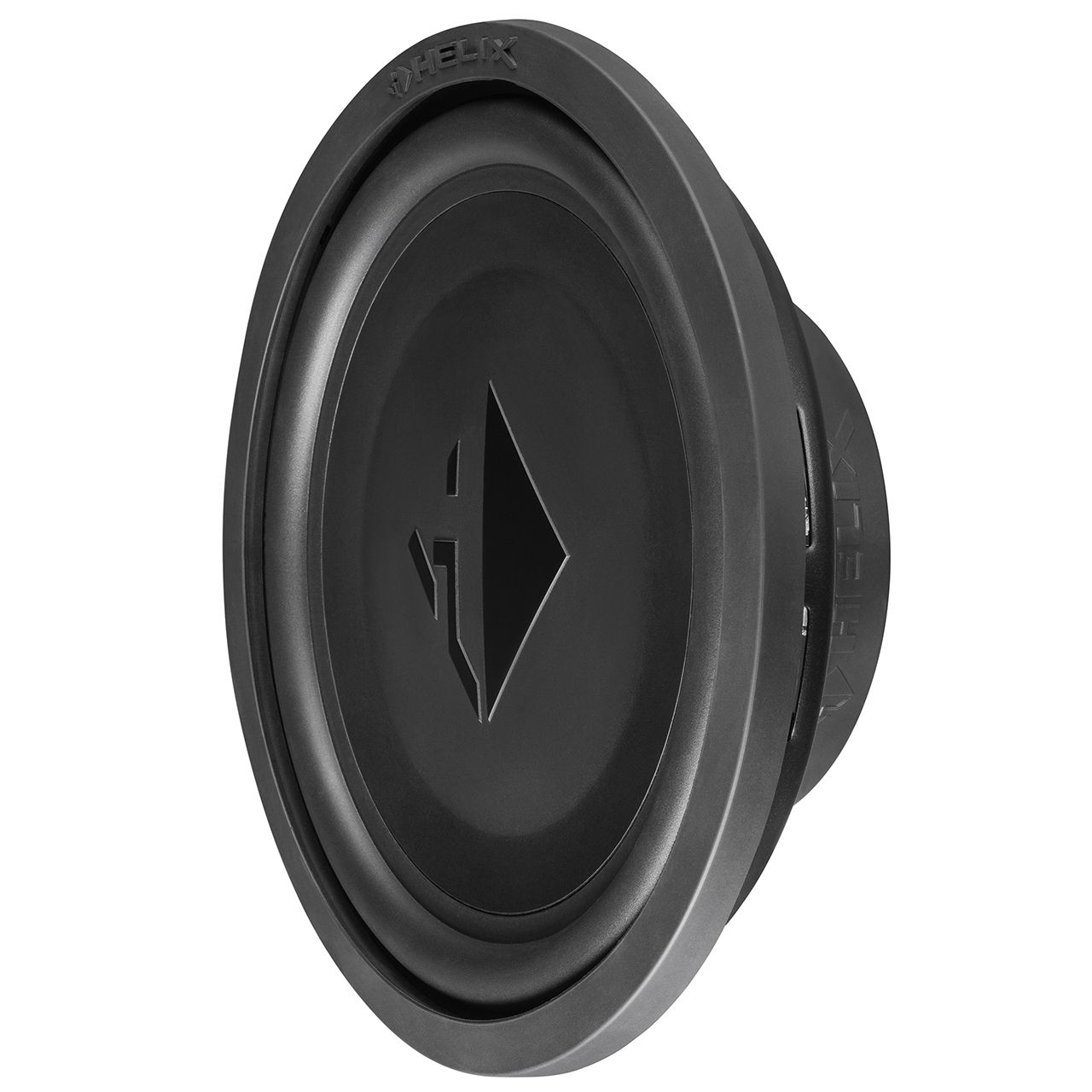

HELIX IK S12 SVC2, 1х2 Ом, сабвуфер
Сабвуфер 300 mm мощность 300/600 Watts (RMS/Max) 1х2 Ohm, рекомендуемый объем корпуса 22 л

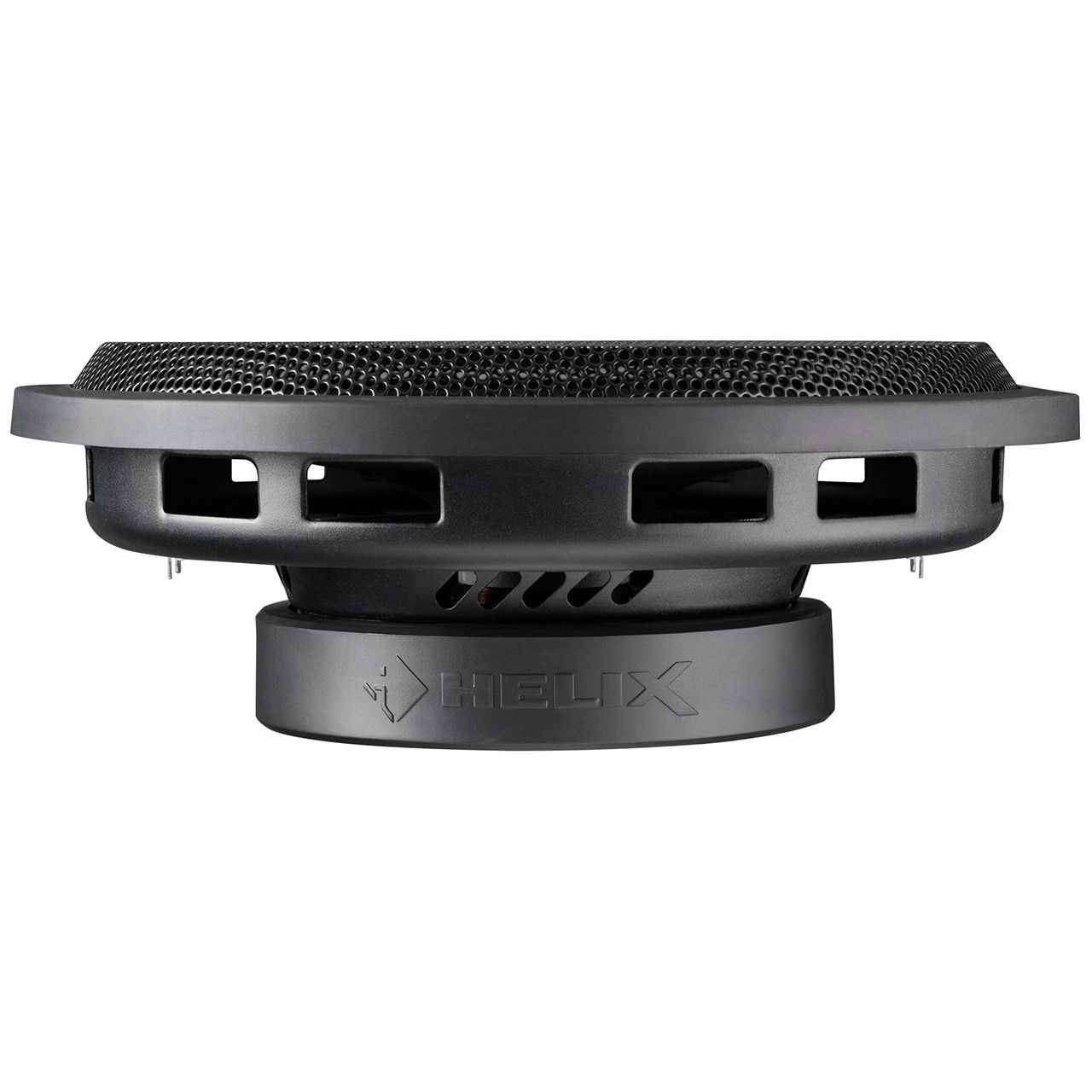

Малая глубина установки – глубокие басы
С сабвуферами shallow HELIX IK S создание особенно плоских и компактных корпусов больше не должно быть проблемой. Очень небольшая монтажная глубина открывает новые возможности для размещения динамика в салоне. Кроме того, благодаря использованию звуковых катушек увеличенного диаметра и низкой резонансной частоте, серия HELIX IK S обеспечивает совершенно потрясающие басы, которые ни в коей мере не уступают низкочастотным динамикам большего размера.
Продуманность до мельчайших деталей
Очень жесткий бумажный диффузор в сочетании с большим мотором легко преобразует мощность усилителя в сильное звуковое давление без эффекта компрессии. Но при прослушивании треков на обычной громкости саб прекрасно справляется со сложными ритмами, не превращая звук в гул. Полезная особенность: магнитная система имеет сзади резьбовое отверстие, что позволяет закрепить низкочастотный динамик на задней панели корпуса. Поскольку в плоских конструкциях каждый миллиметр имеет значение, вибрации корпуса эффективно гасятся, даже если стенки бокса не очень толстые.
Гибкие вариации подключения
Вы можете приобрести саб в 2-х вариантах: с сопротивлением 1 x 2 Ohms (SVC2) или 2 x 2 Ohms (DVC2)
"Все включено" для желающих сделать корпус самим

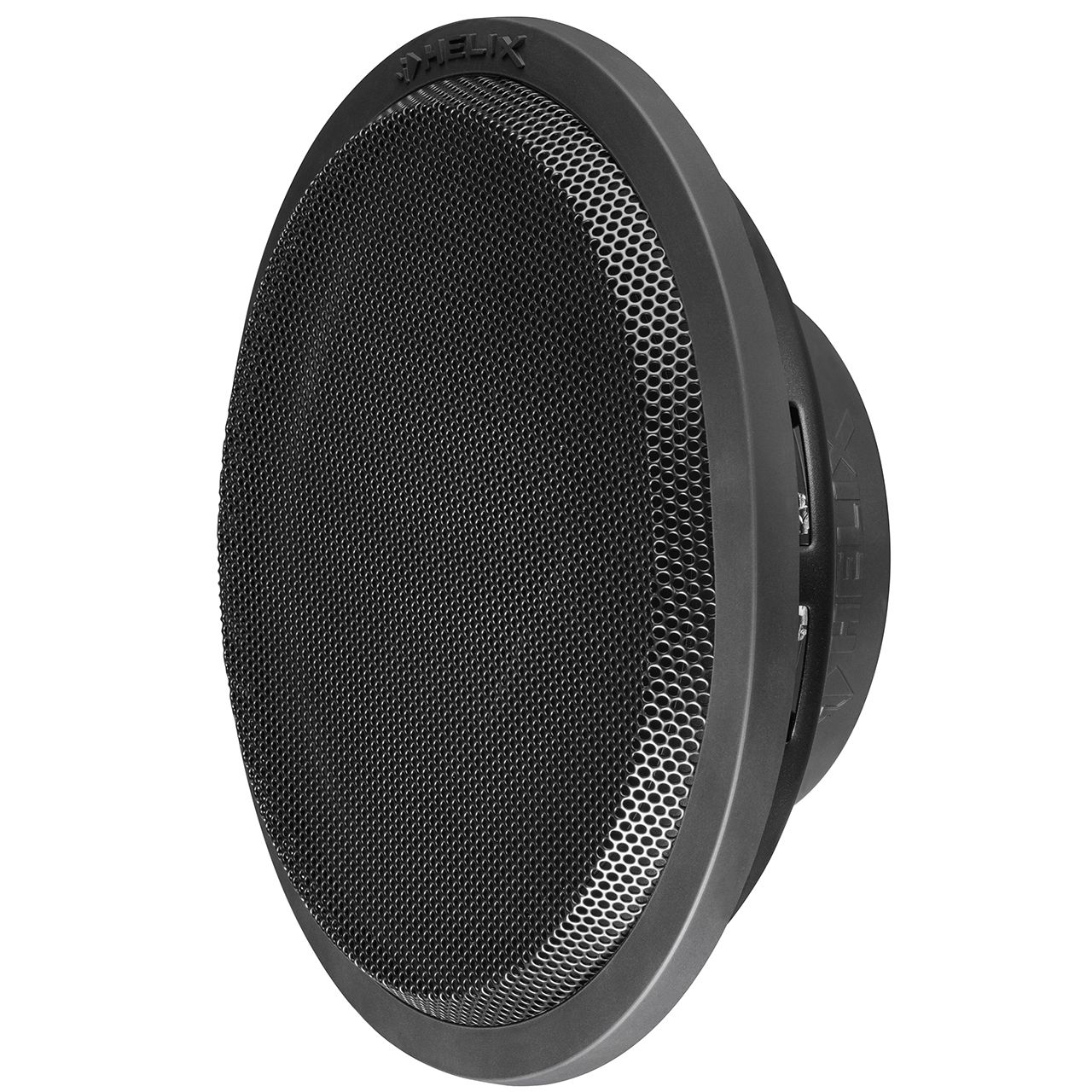

В дополнение к высококачественной соединительной клемме с позолоченными винтовыми зажимами в комплект поставки также входят прочная защитная решетка и прокладка. Чтоба басы звучали достойно, производитель указал в инструкции рекомендации для корпусов типа ЗЯ и с фазоинвертором. Также в техпаспорте указаны параметры: полезная громкость, частота настройки порта или настройки DSP.
Особенности
- Корпус с особенно малой глубиной установки – оптимизирован для компактных и неглубоких конструкций корпусов
- Двойная звуковая катушка 1 х 2 Ом обеспечивает гибкую конфигурацию системы
- Магнитная система с резьбовым отверстием сзади – позволяет прикручивать ее к задней панели корпуса для стабилизации и снижения вибрации корпуса
- Очень жесткий бумажный конус из бумаги
- Резиновая накладка с увеличенным ходом обеспечивает высочайшую механическую прочность
- Прочная крышка магнита с надписью Helix обеспечивает идеальную защиту магнита
- Клемма для подключения корпуса, решетка и прокладка входят в комплект поставки
Характеористики
| Power handling RMS / max. | P | 300 / 600 Watts |
| Impedance | Z | 1 x 2 Ω |
| DC resistance | Re | 2.0 Ω |
| Resonance frequency | Fs | 34 Hz |
| Mechanical Q factor | Qms | 5.37 |
| Electrical Q factor | Qes | 0.50 |
| Total Q factor | Qts | 0.46 |
| Compliance | Cms | 95 μm/N |
| Equivalent air volume | Vas | 37 L |
| Force factor | B*I | 14.1 Tm |
| Sensitivity | SPL | 94.0 dB @ 2.83V / 1m 88.0 dB @ 1W / 1m |
| Cone area | Sd | 523 cm² |
| Moving mass | Mms | 229 g |
| Cone material | Sandwich paper cone | |
| Mechanical resistance | Rms | 9.2 kg/s |
| Voice coil diameter | ø | 50.8 mm |
| Voice coil winding height | 24 mm | |
| Max. linear excursion | Xmax | +/- 8.0 mm |
| Outer diameter | ø | 316 mm / 12.44" |
| Installation diameter | ø | 276.8 mm / 10.90" |
| Installation depth | 95.5 mm / 3.76" |
| Recommended enclosure volumes | |
| Sealed box | |
| Net volume | 22 L |
| Lower limiting frequency (-3dB) | 39 Hz |
| Recommended DSP settings | Recommended "self-define" highpass filter with 35 Hz cut-off frequency and Q = 1.5; additional EQ filter 75 Hz / Q = 1.5 / -3 dB |
| Vented box | ||
| Net volume | 40 L | |
| Port diameter | ø | 100 mm / 3.94" |
| Port area | 78 cm² | |
| Port length | 32 cm / 12.6" | |
| Port tuning frequency | Fb | 36 Hz |
| Lower limiting frequency (-3dB) | 37 Hz | |
| Recommended DSP settings | Recommended "self-define" highpass filter with 36 Hz cut-off frequency and Q = 1.0; additional EQ filter 75 Hz / Q = 0.7/ -2dB |
