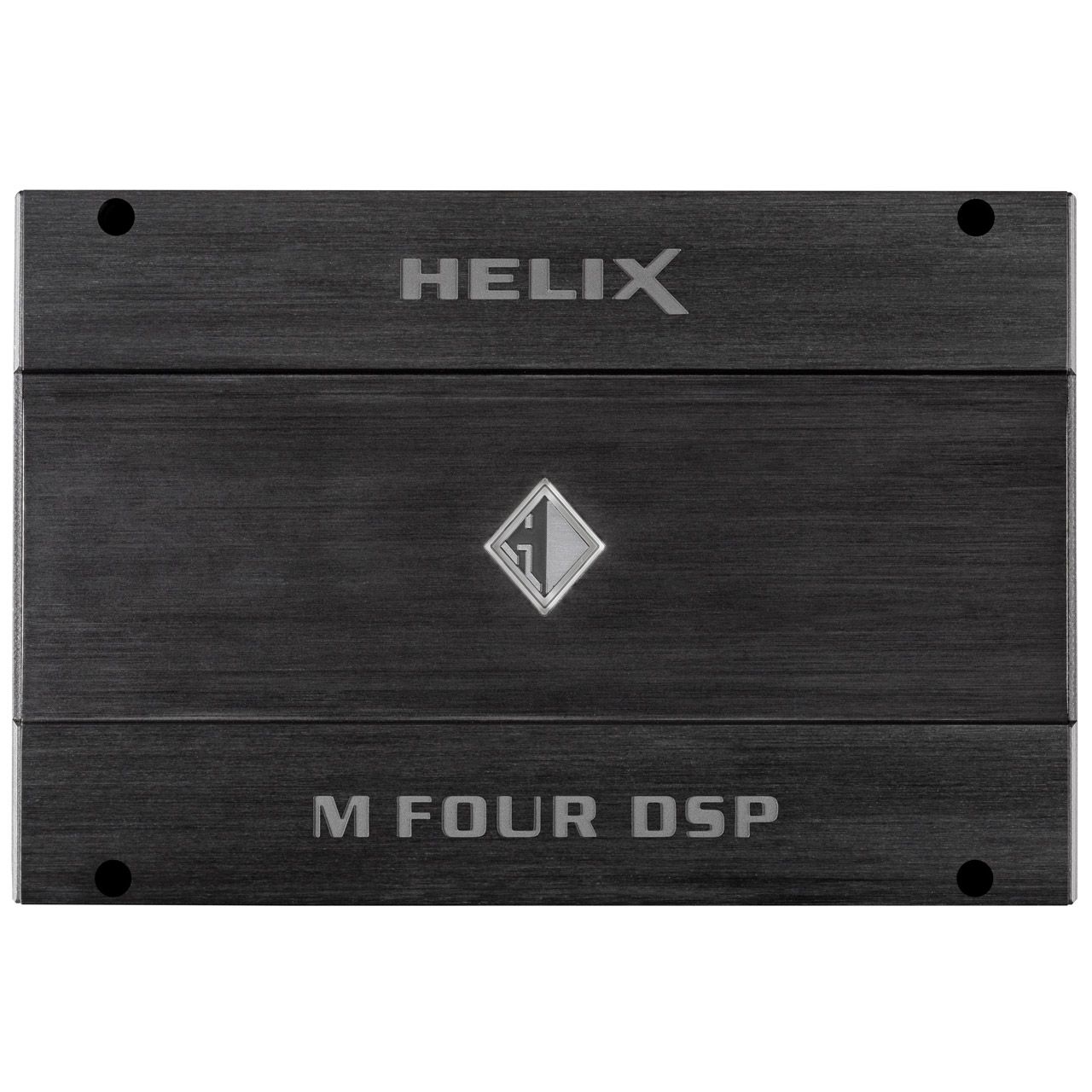

HELIX M FOUR DSP

Усилитель 4 канальный класса D 4x100 Watts на 4/2 Ohms со встроенным DSP и системой ADEP.3.

Это потрясающе – новый M FOUR DSP
M FOUR DSP - это нечто большее, чем “просто” еще один четырехканальный усилитель. Несмотря на свои небольшие размеры, вы имеете дело с мощным центром управления, в котором в общей сложности обрабатывается не менее десяти каналов DSP. Кроме того, усилитель обеспечивает достаточную выходную мощность - 100 Вт RMS на канал при нагрузке как 4, так и 2 Ом.
Наконец, его потрясающее соотношение цены и качества в сочетании с фантастическим набором функций гарантируют, что у вас будут яркие глаза.


По звучанию он абсолютно безупречен!
В изделиях HELIX нет места компромиссам в отношении качества звука – и именно поэтому M FOUR DSP оснащен всеми необходимыми функциями для обеспечения идеального звучания. Конечно, отличные отдельные преобразователи AD и DA так же естественны, как и на печатной плате DSP, которая полностью производится в Германии, вы найдете только отличные отдельные преобразователи AD и DA, а также чрезвычайно мощный DSP от Analog Devices. Кроме того, шесть выходов предварительного усилителя с выходным напряжением 6 вольт обеспечивают более чем достаточный уровень для управления любым дополнительным усилителем.

Максимальная гибкость
Даже внутренняя усилительная секция DSP M FOUR чрезвычайно разнообразна – она может работать либо в 4-канальном режиме, либо, благодаря возможности подключения мостов, может быть сконфигурирована как 3-канальный или даже 2-канальный усилитель.
Но это еще не все – благодаря шести выходам предварительного усилителя звуковая система может быть разнообразно расширена и дополнена до 10 каналами.
В сочетании с другими усилителями серии M (M ONE X, M ONE ONE, M FOUR или M SIX) возможностей для расширения количества каналов питания более чем достаточно.
Это позволяет создавать сложные, но доступные по цене и, прежде всего, компактные многоканальные системы с высокой производительностью.

Обработка виртуальных каналов – вот как работает маршрутизация сигналов сегодня
Многими каналами DSP необходимо управлять и настраивать должным образом, поэтому не было никаких сомнений в том, что M FOUR DSP также оснащен инновационной системой обработки виртуальных каналов Audiotec Fischer.
Адаптация к современным звуковым системам OE с помощью растущего числа входов оказывает значительное влияние на сложность прохождения сигнала внутри усилителя. Особенно когда несколько входных сигналов смешиваются вместе, а затем снова разделяются на многоходовые системы, традиционные концепции маршрутизации быстро достигают своих пределов, как с точки зрения реализации, так и удобства использования. Новая многоступенчатая технология Audiotec Fischer "Обработка виртуальных каналов" в сочетании с признанным удобным программным обеспечением DSP PC-Tool позволяют легко реализовать даже очень сложные конфигурации системы. Кроме того, это позволяет свободно настраивать наши фирменные функции FX sound, такие как "RealCenter" или "Augmented Bass Processing".

Преимущество в скорости – благодаря ACO
Чем быстрее, тем лучше – особенно мощная 32-разрядная платформа ACO берет на себя все задачи управления и обеспечивает значительно большую скорость, особенно при передаче данных с помощью нашего программного обеспечения DSP PC-Tool, а также для молниеносного переключения между десятью настройками звука. Но ACO предлагает гораздо больше – реализованы фантастические звуковые эффекты, такие как улучшенная обработка низких частот или RealCenter, а также входной эквалайзер с разделением каналов, включающий анализатор входного сигнала (ISA) для простого анализа и компенсации входных сигналов радиостанций OE, которые уже имеют звуковую настройку “ex works”.

Компактный, стильный и абсолютно практичный
Несмотря на широкий спектр функций и огромную выходную мощность, DSP M FOUR выполнен в том же классическом компактном дизайне HELIX с характерными линиями, что и у моделей HELIX M FOUR или M ONE. Благодаря технологии усилителя класса D он сохраняет "холодную голову" даже при полной мощности. А благодаря таким функциям, как функция запуска/остановки, схема ADEP.3 и режим энергосбережения, он также идеально подходит для решения повседневных задач, связанных с интеграцией с OEM-производителями.

Особенности
Максимальная среднеквадратичная мощность до 135 Вт выходная мощность на канал составляет 4 и 2 Ом
Чрезвычайно мощный 64-разрядный аудиосигнал DSP с фиксированной точкой и современные 32-разрядные преобразователи сигналов AD и DA от AKM
ACO – усовершенствованная платформа 32-разрядных сопроцессоров для расширения системных возможностей и функций DSP, таких как:
ISA (анализатор входных сигналов) и InputEQ для упрощения анализа и компенсации входных сигналов
Звуковые эффекты SFX – улучшенная обработка низких частот, StageXpander, RealCenter & Co.
Интеллектуальный 6-канальный вход высокого уровня со схемой ADEP.3
Шесть линейных выходов RCA / Cinch с максимальным выходным напряжением 6 Вольт
Обработка виртуальных каналов (VCP) обеспечивает еще более гибкую настройку для очень сложных звуковых систем
Подключаемые каналы усилителя для управления мощным низкочастотным или сабвуферным динамиком
Плата DSP производства Германии
Особые характеристики:
ACO – усовершенствованный 32-разрядный сопроцессор
HELIX M FOUR DSP оснащен необычайно мощным 32-разрядным сопроцессором последнего поколения для решения всех задач мониторинга и связи, как внутренних, так и внешних. В отличие от 8-разрядных микроконтроллеров предыдущего поколения, этот микроконтроллер обеспечивает значительно более высокую скорость переключения настроек и передачи данных с помощью нашего программного обеспечения DSP PC-Tool. Еще одним существенным преимуществом является встроенный загрузчик сопроцессора.
Это позволяет обновлять программное обеспечение всех компонентов интегрированного DSP, чтобы адаптировать управляемую микроконтроллером схему ADEP.3, например, к будущим требованиям диагностической системы заводских радиоприемников или если устройство будет оснащено дополнительными интерфейсами. Кроме того, благодаря новой флэш-памяти ACO предлагает 10 ячеек памяти для настройки звука вместо обычных двух.

Интеллектуальный вход высокого уровня ADEP.3
Современные автомобильные радиоприемники, устанавливаемые на заводе, обладают широкими возможностями диагностики подключенных динамиков. В частности, автомобильные радиоприемники последнего поколения оснащены дополнительными функциями мониторинга, так что при подключении усилителя довольно часто появляются сообщения о неисправностях и потере определенных функций (например, функции фейдера), но не с DSP M FOUR.
Новая схема ADEP.3 (Advanced Diagnostics Error Protection, 3-е поколение) позволяет избежать всех этих проблем, не перегружая выходы динамиков штатного радиоприемника при высокой громкости без необходимости.

Режим энергосбережения
Режим энергосбережения включен в базовую настройку. Он позволяет значительно снизить энергопотребление усилителей, подключенных к HELIX M FOUR DSP, при отсутствии входного сигнала в течение более 60 секунд. Пожалуйста, обратите внимание, что во многих современных автомобилях с “CAN” или любыми другими внутренними шинами может случиться так, что радио будет оставаться “невидимым” включенным в течение 45 минут. даже после запирания автомобиля и выхода из него! Как только активируется “Режим энергосбережения“, удаленный выход и, следовательно, подключенные усилители будут выключены.
При подаче музыкального сигнала пульт дистанционного управления M FOUR DSP активирует удаленный выход в течение секунды. Можно либо изменить время отключения на 60 секунд, либо полностью отключить “Режим энергосбережения” с помощью программного обеспечения DSP PC-Tool.

Функция Start-Stop
Импульсный источник питания HELIX M FOUR DSP обеспечивает постоянное внутреннее напряжение питания, даже если напряжение аккумулятора падает до 6 вольт во время запуска двигателя.

Функции DSP
TuneEQ
TuneEQ - это чрезвычайно гибкая и простая в использовании функция автоматической коррекции частотной характеристики. Одного измерения на аудиоканал или пару каналов с помощью подходящего измерительного микрофона (например, нашего MTK1) достаточно, чтобы Tuneq независимо и точно настроил эквалайзеры на желаемую эталонную кривую. TuneEQ использует полный набор функций параметрического эквалайзера, включая регулировку центральной частоты, добротности и усиления. А поскольку очень сложные арифметические операции, необходимые для этого, выполняются в фоновом режиме, вы также экономите много времени при оптимизации звука с помощью TuneEQ.

RealCenter
Функция “RealCenter” - это алгоритм, разработанный Audiotec Fischer, который выделяет музыкальную информацию, присутствующую как в левом, так и в правом переднем канале, для создания уникального центрального сигнала. В отличие от обычных процедур, при которых суммируются только каналы, интенсивность центрального сигнала также динамически регулируется стереофоническим информационным содержанием левого и правого каналов.

Звучит сложно, но этот эффект поразителен: это означает, что если аудиосигнал передается только по левому или правому каналу, центральный канал не будет воспроизводить сигнал. В случае использования обычных алгоритмов уровень громкости центрального канала снижается всего на 6 дБ (= половина уровня громкости). “RealCenter” от Audiotec Fischer обеспечивает уникальную, расширенную настройку звука как для водителя, так и для штурмана одновременно! Таким образом, недостатки обычного центрального канала, такие как навязчивая, маленькая звуковая сцена, остались в прошлом.

Улучшенная обработка низких частот
Фирменная технология Audiotec Fischer “Augmented Bass Processing”, состоящая из двух революционных функций “Динамическое усиление низких частот” и “SubXpander”, была специально разработана для существенного улучшения воспроизведения низких частот сабвуферами.

Функция “Динамическое усиление басов” оригинально сочетает в себе максимально глубокие басы и высочайшее звуковое давление – независимо от стиля музыки или регуляторов тембра в головном устройстве. В зависимости от входного сигнала функция “Динамическое усиление басов” расширяет диапазон нижних частот и изменяет частоту среза дозвукового фильтра. В результате получаются значительно более мощные и глубокие басы на низких и средних уровнях громкости без риска перегрузки сабвуфера ни механически, ни электрически на высоких уровнях громкости. Просто поразительно, какие басы вдруг стали возможными.

Если вы хотите получить еще более низкие и “темные” басы, можно дополнительно активировать “Субрасширитель”. Таким образом, к основным тонам добавляются субгармонические тона в диапазоне частот от 50 до 100 Гц.

Технические характеристики
Power RMS  ≤ 1% THD+N
- @ 4 Ohms    4 x 100 Watts
- @ 2 Ohms    4 x 100 Watts
- @ 1 Ohm    -
- bridged @ 4 Ohms    2 x 200 Watts
- bridged @ 2 Ohms    -
Max. output power per channel*    Up to 135 Watts RMS @ 4 / 2 Ohms
Amplifier technology    Class D

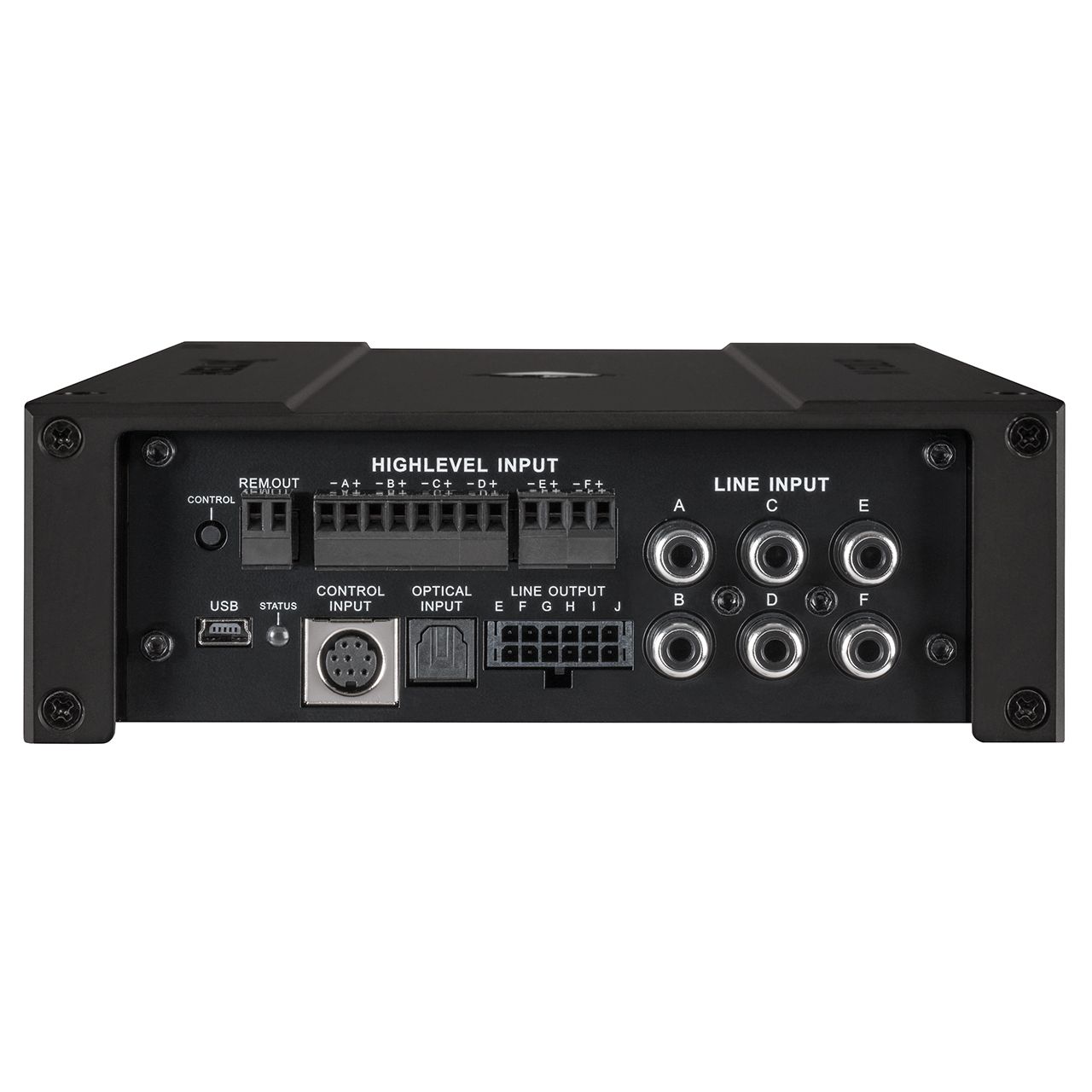

Inputs    6 x RCA / Cinch
6 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
Input sensitivity    RCA / Cinch 1 - 4 Volts
Highlevel 5 - 20 Volts
Input impedance RCA / Cinch    22 kOhms
Input impedance highlevel    9 - 33 Ohms or 20 kOhms

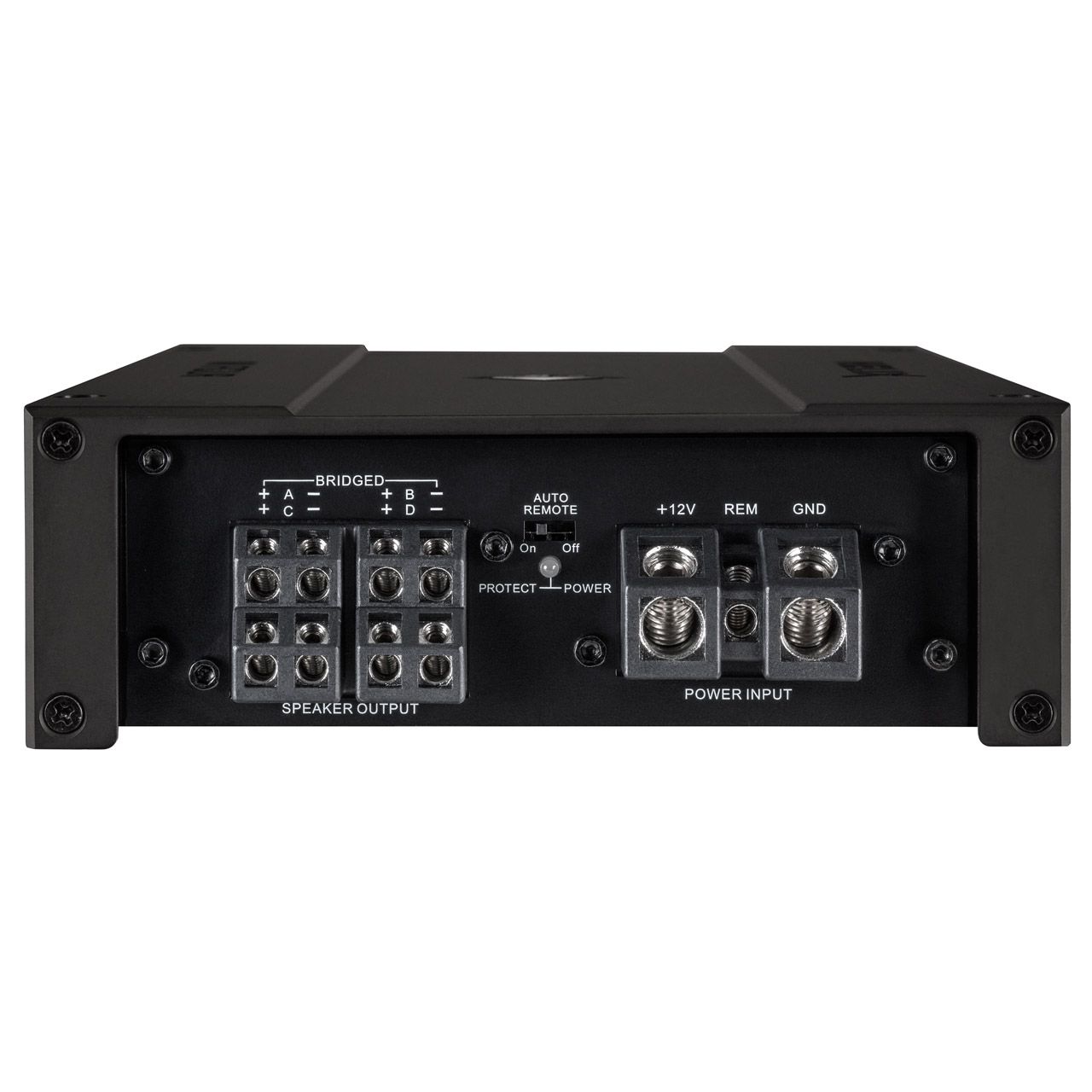

Outputs    4 x Speaker output
6 x RCA / Cinch
2 x Remote Out
Output voltage RCA / Cinch    6 Volts RMS
Frequency response    20 Hz - 22,000 Hz
DSP resolution    64 Bit
DSP power    295 MHz (1.2 billion MAC operations/second)
Sampling rate    48 kHz
DSP type    Audio signal processor
Signal-to-noise ratio digital input    105 dB (A-weighted)
Signal-to-noise ration analog input    102 dB (A-weighted)
Distortion (THD)    < 0.03 %
Damping factor    100
Operating voltage    10.5 - 16 Volts (max. 5 sec.down to 6 Volts)
Idle current    1500 mA
Max. remote output current    500 mA
Operating temperature range    -40 °C to +70 °C
Fuse    2 x 30 A Maxi-fuse (APX)
Power rating    DC 12 V ⎓ 45 A max.
Additional features    ADEP.3 circuit, Auto Remote switch, 32 Bit CoProcessor, Control Input
Dimensions (H x W x D)    50 x 230 x 154 mm /
2.00 x 9.06 x 6.06“
