HELIX NEXT V EIGHT DSP ULTIMATE 8-канальный усилитель с 14-канальным DSP (HA18207)

Профессиональный  сабвуфер с множеством вариантов подключения

HELIX IQ W10-DVC2 устанавливает новые стандарты в области высокопроизводительных сабвуферов. Разработанный для взыскательных меломанов, ценящих высокую выходную мощность и превосходное качество звука, этот сабвуфер сочетает в себе передовые технологии, прочную конструкцию и исключительную гибкость интеграции. Благодаря фирменной системе Tuneable Mass System (TMS) он позволяет точно настраивать басы, позволяя полностью раскрыть свой потенциал в любом приложении – будь то компактные корпуса типа закрытый ящик или мощные боксы с фазоинвертором.

Разработан с расчетом на высокую мощность и глубокие басы

Благодаря диапазону мощности от 300 до 750 Вт (среднеквадратичное значение) HELIX IQ W10-DVC2 подходит для различных целей (и конфигураций аудиосистемы) и хорошо оптимизирован для работы с мощными усилителями. Такой тандем дает стабильно точное воспроизведение басов – даже на экстремальных уровнях громкости.

Трёхслойный сотовый диффузор из стекловолокна и майлара обеспечивает максимальную жёсткость и оптимальное внутреннее демпфирование (погашение паразитных колебаний подвижной системы динамика), эффективно минимизируя искажения и обеспечивая при этом плотное, контролируемое и динамичное воспроизведение низких частот. Исключительные переходные характеристики гарантируют чёткое и абсолютно точное воспроизведение даже сложных басовых партий.

Высокоэффективная система охлаждения с вентилируемым полюсным наконечником большого диаметра и оптимизированной для воздушного потока корзиной обеспечивает непрерывную циркуляцию воздуха, предотвращая перегрев и тепловую компрессию. Это гарантирует стабильность даже при длительной работе на высокой мощности, позволяя сабвуферу постоянно поддерживать полную мощность и хорошую управляемость.

Фирменная система настраиваемых масс (TMS) – тонкая настройка зыучания

Система настраиваемых масс (TMS) представляет собой инновационный, уникальный подход к настройке характеристик сабвуфера. Добавляя или удаляя специальные грузики внутри пылезащитного колпачка, можно изменять подвижную массу динамика, напрямую влияя на отклик и эффективность сабвуфера.

В зависимости от выбранной конфигурации, звуковой профиль сабвуфера существенно меняется. Без дополнительного веса сабвуфер поддерживает более высокую резонансную частоту, обеспечивая максимальную эффективность и быструю переходную характеристику — идеально для систем с высокой выходной мощностью и плотным, энергичным воспроизведением басов. Увеличение массы снижает резонансную частоту, обеспечивая более глубокий и выразительный бас, что делает его особенно подходящим для закрытых корпусов или низконастроенных систем с фазоинвертором.

Эта возможность тонкой настройки обеспечивает точную адаптацию к объему корпуса и акустике автомобиля. Большая подвижная масса улучшает низкочастотную характеристику, а меньшая — эффективность, что делает сабвуфер подходящим для работы с усилителями средней мощности. Эта непревзойденная гибкость делает HELIX IQ W10-DVC2 идеальным выбором для тех, кто ценит максимальную точность звука и адаптивность.

Гибкое подключение для гладкой интеграции в систему

HELIX IQ W10-DVC2 оснащен двойной звуковой катушкой 2 × 2 Ом и обеспечивает максимальную совместимость с различными усилителями. В зависимости от конфигурации подключения, помимо типичной конфигурации 2 x 2 Ом, он может работать при сопротивлении 1 Ом или 4 Ом, что делает его идеальным выбором для мощных моноблочных усилителей, а также для конфигураций с несколькими сабвуферами. Это обеспечивает идеальную интеграцию как в существующие, так и в новые звуковые системы.

Помимо разных вариантов сопротивоения, сабвуфер можно установить в разные типы корпусов. В закрытом ящике басы становятся более плотными и контролируемыми. В корпусе с фазоинвертором расширяется охват низких частот и впечатляющую выходную мощность. Эта гибкость делает HELIX IQ W10-DVC2 идеальным выбором для широкого спектра системных применений.

Продуманная и прочная конструкция

Чтобы низкие частоты звучали болеее мощно, требуется исключительно жёсткая и прочная конструкция. HELIX IQ W10-DVC2 оснащён продуманной инженерами алюминиевой корзиной, устойчивой к вибрациям и исключающей нежелательные резонансы. Таким образом вы получаете четкие и стабильные басы даже если диффузор работает на пике своих возможностей.

Кроме того, сабвуфер оснащен защитной решеткой, встроенной непосредственно в корзину. Это надежное крепление не только обеспечивает оптимальную защиту диффузора, но и позволяет органично вписать его в интерьер автомобиля. Такое решение особенно важно в условиях ограниченного пространства или в салонах, где по каким-либо причинам довольно трудно выбрать место для монтажа. Благодаря прочной конструкции HELIX IQ W10-DVC2 сохраняет высокую надежность даже при высоких нагрузках, обеспечивая чистый и стабильный звук долгие годы.

Характеристики

• Сабвуфер профессионального уровня — обеспечивает превосходное качество звука с расширением диапазона низких частот и точной динамикой.
• Спроектирован с учетом работы при высокой мощности.

Многофункциональное устройство в своем лучшем исполнении

V EIGHT DSP ULTIMATE представляет собой следующий этап эволюции знаменитого универсального решения HELIX. Каждый характеристика 8-канального усилителя со встроенным 14-канальным DSP-процессором была переработана и улучшена — от обработки сигнала и возможностей подключения до качества звука. Это не просто обновление — это воплощение амбиций и стремления посмотреть на возможности многоканальных DSP-усилителей новыми глазами.

Передовые технологии усилителей и производительность нового поколения

В основе V EIGHT DSP ULTIMATE лежит новое поколение высокоэффективной технологии TI класса D, обеспечивающей колоссальный прирост производительности — до 66% — по сравнению с предыдущей моделью. Такде было улучшено качество обработки сигнала и более точный контроль динамиков. Благодаря показателям мощности 8 x 110 Вт RMS на 4 Ом или 4 x 110 Вт RMS на 4 Ом + 4 x 220 Вт RMS на 2 Ом, V EIGHT DSP ULTIMATE обладает огромным запасом мощности для самых требовательных акустических систем.

Благодаря значительно улучшенным системным характеристикам V EIGHT DSP ULTIMATE с легкостью справляется со сложными высокопроизводительными аудиосистемами – точно, мощно и динамично.

Гибкие возможности подключения в современных многоканальных системах

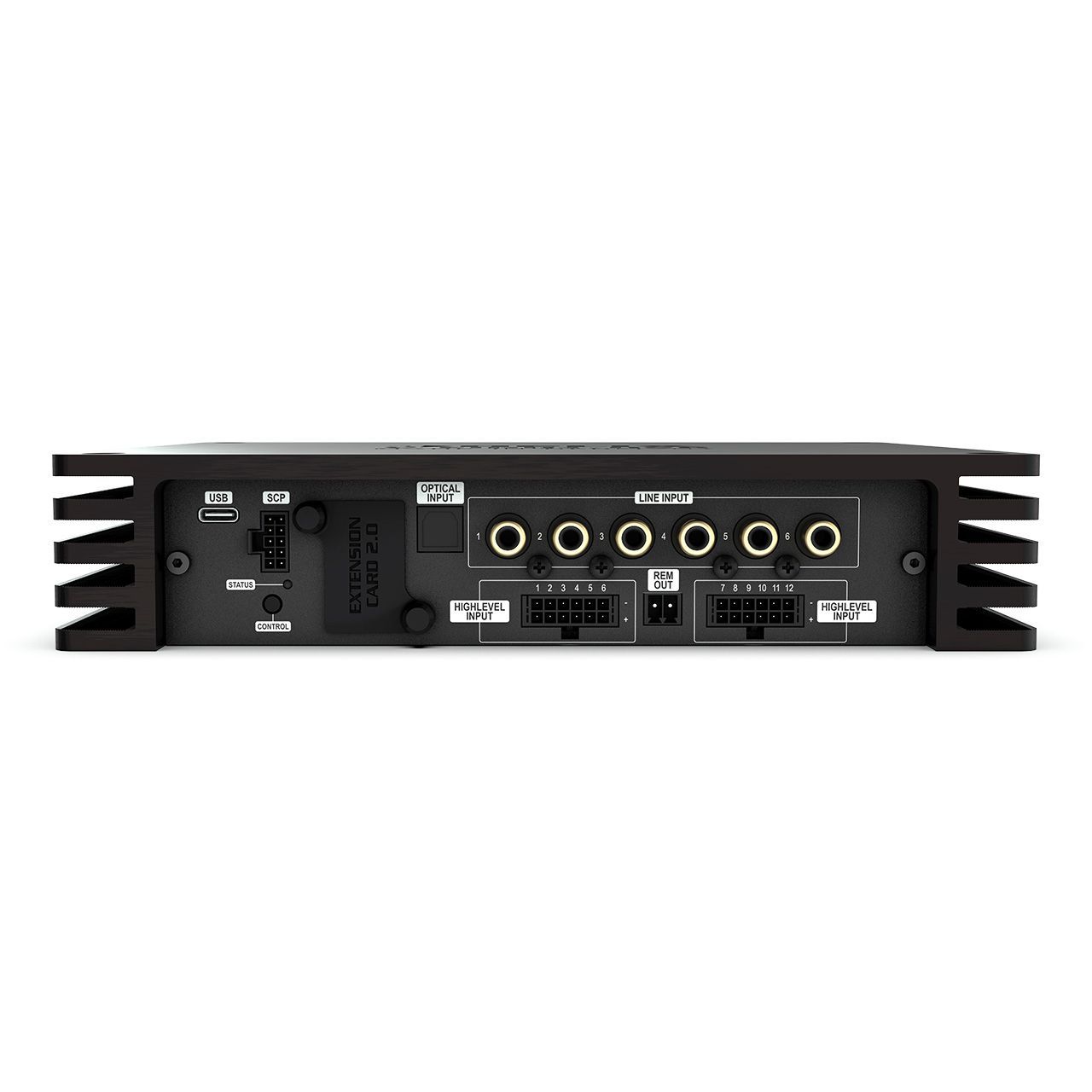

Благодаря большому количеству входов и выходов V EIGHT DSP ULTIMATE готов к любой интеграции – будь то OEM-системы, головные устройства от другого производителя или прямое подключение к смартфонам и планшетам. Он предлагает 12 высокоуровневых входов, 6 входов RCA/Cinch, цифровой оптический вход, новый слот для карты расширения 2.0 и передовой интерфейс USB PerfectStream. Помимо восьми выходов на динамики, усилитель оснащен шестью выходами RCA/Cinch для удобного подключения дополнительных усилителей, что делает его идеальным ядром любой архитектуры системы.

Идеальная настройка звука благодаря оптимизации для нового DSP PC-Tool 6

HELIX V EIGHT DSP ULTIMATE был разработан с учетом требований сложных многоканальных систем, а благодаря встроенному 14-канальному сигнальному процессору он предлагает значительное расширение возможностей по сравнению с предыдущей моделью. Благодаря большому количеству обрабатываемых каналов DSP, включая шесть линейных выходов вместо привычных двух, он обеспечивает максимальную гибкость при реализации сложных системных конфигураций.

Благодаря новому программному обеспечению DSP PC-Tool 6 пользователи получают расширенный набор функций, более интеллектуальные инструменты настройки и значительно улучшенный пользовательский интерфейс, что позволяет быстро и точно настроить звук в соответствии с любой акустической обстановкой и предпочтениями слушателя. Результат: высочайшее качество звука.

ACO – усовершенствованная 32-битная платформа сопроцессора

Высокая вычислительная мощность, выходящая за пределы сигнального тракта – высокопроизводительная 32-битная платформа ACO выполняет все задачи управления и обеспечивает сверхбыстрый обмен данными с программным обеспечением DSP PC-Tool, включая молниеносное переключение между десятью звуковыми конфигурациями.

Но ACO предлагает ещё больше: интегрированные функции, такие как обработка расширенного баса (Augmented Bass Processing), RealCenter, динамическая регулировка громкости (DLC) и дистанционное управление тембром (RTC), а также новый расширенный анализатор входного сигнала (AISA), обеспечивают непревзойденную гибкость настройки и позволяют анализировать и компенсировать входные сигналы от штатных звуковых систем с уже имеющимися звуковыми настройками.

 USB PerfectStream — идеальное сочетание управления и высококачественного звука

Благодаря обновлённой платформе ACO, HELIX V EIGHT DSP ULTIMATE представляет USB PerfectStream – интерфейс, который устанавливает новые стандарты подключения и комфорта для пользлвателя. Двунаправленный USB-аудиоинтерфейс расширяет возможности усилителя: он одновременно обеспечивает потоковую передачу аудиосигнала без потерь со смартфонов, планшетов и ПК, передачу измерительных сигналов в режиме реального времени для AISA и настройку DSP PC-Tool.  Работая как интеллектуальный USB-концентратор, платформа ACO устраняет необходимость во внешних измерительных интерфейсах, делая анализ сигналов и настройку системы быстрее, проще и точнее, чем когда-либо. Настоящее преимущество для профессиональных системных интеграторов.

Карта расширения 2.0 — расширение, готовое к будущему

V EIGHT DSP ULTIMATE — первый усилитель HELIX, оснащенный новым слотом для карты расширения 2.0 — обновленной платформой расширения с пластиковой крышкой, крепящейся винтами, и совместимостью с другими сериями. Модульный подход позволяет адаптировать усилитель к индивидуальным системным требованиям, будь то потоковая передача HD по Bluetooth® или дополнительные аналоговые входы. Слот для карты расширения 2.0 обеспечивает максимальную совместимость с будущими источниками сигнала.

Особенности

• 14 каналов DSP для максимальной гибкости при модернизации многоканального звука
• 8-канальный усилитель с новейшей концепцией класса HD, сочетающий превосходное качество звука с выдающейся эффективностью
• Мощный 12-канальный вход высокого уровня с чувствительностью до 32 В RMS и схемой ADEP.3 для бесшовной интеграции с OEM-производителями
• 1:1 IOR (маршрутизация вход-выход) — все входы высокого уровня могут быть индивидуально назначены на усилитель или линейный выход, что позволяет направлять сигнал напрямую со входа на выход
• Выходная мощность до 270 Вт RMS на канал при нагрузке 2 Ом
• Технология USB PerfectStream — потоковая передача аудио высокого разрешения без потерь (до 192 кГц / 32 бит), измерение AISA (расширенный анализатор входного сигнала) и одновременная настройка DSP через USB-C
• Чрезвычайно мощный аудио DSP с фиксированной точкой и разрешением 64 бит
• VCP (обработка виртуальных каналов) обеспечивает исключительную гибкость при настройке сложных звуковых систем:
• Кросс-канальные групповые эквалайзеры, воздействующие одновременно на несколько выходных каналов.
• Многоканальная конфигурация звуковых эффектов DSP (SFX) для акустических систем.
• Дополнительные функции, такие как ослабление тыловых каналов.
• ACO – усовершенствованная 32-битная платформа сопроцессора для системных функций и функций DSP, таких как:
  • AISA (Advanced Input Signal Analyzer) и InputEQ для легкого анализа и коррекции входных сигналов.
  • DLC (Dynamic Loudness Control) и RTC (Remote Tone Control) для динамической регулировки высоких и низких частот в зависимости от громкости.
  • Фирменная функция TuneEQ для автоматической настройки входных, виртуальных и выходных эквалайзеров.
  • Звуковые эффекты SFX – обработка расширенного баса, RealCenter & Co..
• Компактный, перспективный SCP (Smart Control Port) для подключения пультов дистанционного управления и аксессуаров.
• Слот для карты расширения 2.0 для дополнительных системных устройств, таких как потоковая передача HD-аудио по Bluetooth®, дополнительные аналоговые входы или будущие источники сигнала.
• Оптический цифровой вход в формате SPDIF и шестью обработанными линейными выходами с максимальным выходным напряжением 3 В.
• Технология стабилизации выходной мощности (SOP Max) обеспечивает стабильно высокую выходную мощность, обеспечивая максимальную производительность в любое время, независимо от входного напряжения.
• Интеллектуальное управление питанием обеспечивает идеальную стабильность напряжения на всех современных автомобильных платформах.
• Блок питания с функцией Start-Stop и расширенным диапазоном входного напряжения до 18 В — идеально подходит для современных электромобилей.
• Автоматический дистанционный переключатель для активации усилителя без необходимости внешнего сигнала.
• Компактная конструкция с низким тепловыделением благодаря исключительной эффективности.
• Максимальный контроль с помощью DSP PC-Tool 6 — профессионального программного обеспечения для точной настройки усилителя и звука в автомобиле.

Технологии

Технология усилителей класса HD

Уникальная концепция класса HD сочетает преимущества технологии класса H с принципом усилителя класса D. Результатом является высокая эффективность, которая значительно превосходит любой традиционный усилитель класса D. Благодаря непрерывному изменению внутреннего напряжения питания, оторая зависит от амплитуды входных сигналов усилителя, потери холостого хода значительно снижаются, а общий КПД в любой момент времени близок к максимальному.

USB PerfectStream

Технология USB PerfectStream дополняет усилитель мощным двунаправленным USB-аудиоинтерфейсом. Она обеспечивает потоковую передачу аудио высокого разрешения без потерь с разрешением до 192 кГц / 32 бит непосредственно в DSP-процессор, что позволяет передавать музыкальный контент или тестовые сигналы напрямую с компьютера или смартфона в сигнальный процессор.

Кроме того, USB PerfectStream позволяет передавать аудиоданные с отдельных каналов DSP обратно на компьютер в режиме реального времени и с высоким разрешением. Это позволяет обрабатывать и точно настраивать эти сигналы в усовершенствованном анализаторе входных сигналов от Helix, используя обработку входных сигналов для их точной коррекции и оптимизации.

ACO – усовершенствованный 32-битный сопроцессор

Платформа ACO (усовершенствованный сопроцессор) отвечает за все задачи управления и связи в системе цифровой обработки сигнала (DSP). Она обеспечивает чрезвычайно быстрый запуск системы, молниеносное переключение между десятью звуковыми конфигурациями и обеспечивает существенное повышение скорости, особенно при передаче данных с помощью нашего программного обеспечения DSP PC-Tool.

ACO также служит основой для широкого спектра дополнительных функций, включая звуковые эффекты SFX, такие как «Augmented Bass Processing» и «RealCenter», функции динамической регулировки громкости (DLC) и дистанционного управления тембром (RTC), а также эквалайзер с разделением каналов на входах со встроенным усовершенствованным анализатором входного сигнала (AISA) для легкого анализа и коррекции входных сигналов с заводской эквализацией.

ACO – это максимальная производительность, гибкость и перспективная архитектура системы.

Интеллектуальный вход высокого уровня ADEP.3

Современные автомагнитолы, устанавливаемые на заводе, используют сложные методы диагностики подключенных динамиков. В частности, автомагнитолы последнего поколения оснащены расширенными функциями мониторинга, что часто может приводить к появлению сообщений об ошибках или потере некоторых функций (например, функции фейдера) при подключении стандартного усилителя.

Схема ADEP.3 (поколение 3) отвечает требованиям этих передовых OEM-систем и полностью интегрируется в аскустическую систему вашего авто. Система, управляемая платформой ACO, рассчитана на будущее и разработана для гибкой адаптации к изменениям в диагностике автомобильных радиосистем.

Это гарантирует максимальную совместимость практически со всеми штатными головными устройствами, исключая ненужную нагрузку на выходы динамиков при высокой громкости.

Режим энергосбережения

Режим энергосбережения позволяет значительно снизить энергопотребление усилителя (и любых других подключенных усилителей) при отсутствии музыкального сигнала в течение определенного периода времени.

В режиме энергосбережения внутренние каскады усилителя и выход дистанционного управления автоматически отключаются. При повторном обнаружении музыкального сигнала устройство возвращается в нормальный режим работы примерно через 2 секунды. Задержку отключения можно настроить или полностью отключить с помощью программного обеспечения DSP PC-Tool.

Функция «Старт-Стоп»

Импульсный источник питания обеспечивает постоянное внутреннее напряжение питания даже при кратковременных падениях напряжения до 6 В (например, при запуске двигателя), что позволяет устройству работать стабильно и без сбоев.

Возможности DSP

TuneEQ

TuneEQ — гибкая и простая в использовании функция автоматической коррекции частотной характеристики. Одного измерения для каждого аудиоканала или пары каналов с помощью подходящего измерительного микрофона (например, нашего набора AMI Tuning Kit) достаточно, чтобы TuneEQ самостоятельно и точно настроил эквалайзеры на желаемую опорную характеристику. TuneEQ использует полный набор функций параметрического эквалайзера, включая регулировку основной частоты звукового сигнала, добротности и усиления. А поскольку для этого требуются сложные арифметические операции, выполняемые в фоновом режиме, вы также экономите много времени при оптимизации звука с помощью TuneEQ.

RealCenter

Функция RealCenter — это алгоритм, разработанный Audiotec Fischer, который выделяет музыкальную информацию, присутствующую как в левом, так и в правом фронтальных каналах, для создания уникального центрального сигнала. В отличие от распространённых процедур, при которых суммируются только каналы, интенсивность центрального сигнала также динамически регулируется стереофоническим информационным содержанием левого и правого каналов.

Звучит сложно, но этот эффект поразителен: это означает, что если аудиосигнал поступает только из левого или правого канала, центральный канал не будет его воспроизводить. В случае распространённых алгоритмов уровень громкости центрального канала снижается всего на 6 дБ (= половина уровня громкости). Технология RealCenter от Audiotec Fischer позволяет создать уникальную, расширенную звуковую сцену как для водителя, так и для второго водителя одновременно.

Технические характеристики
