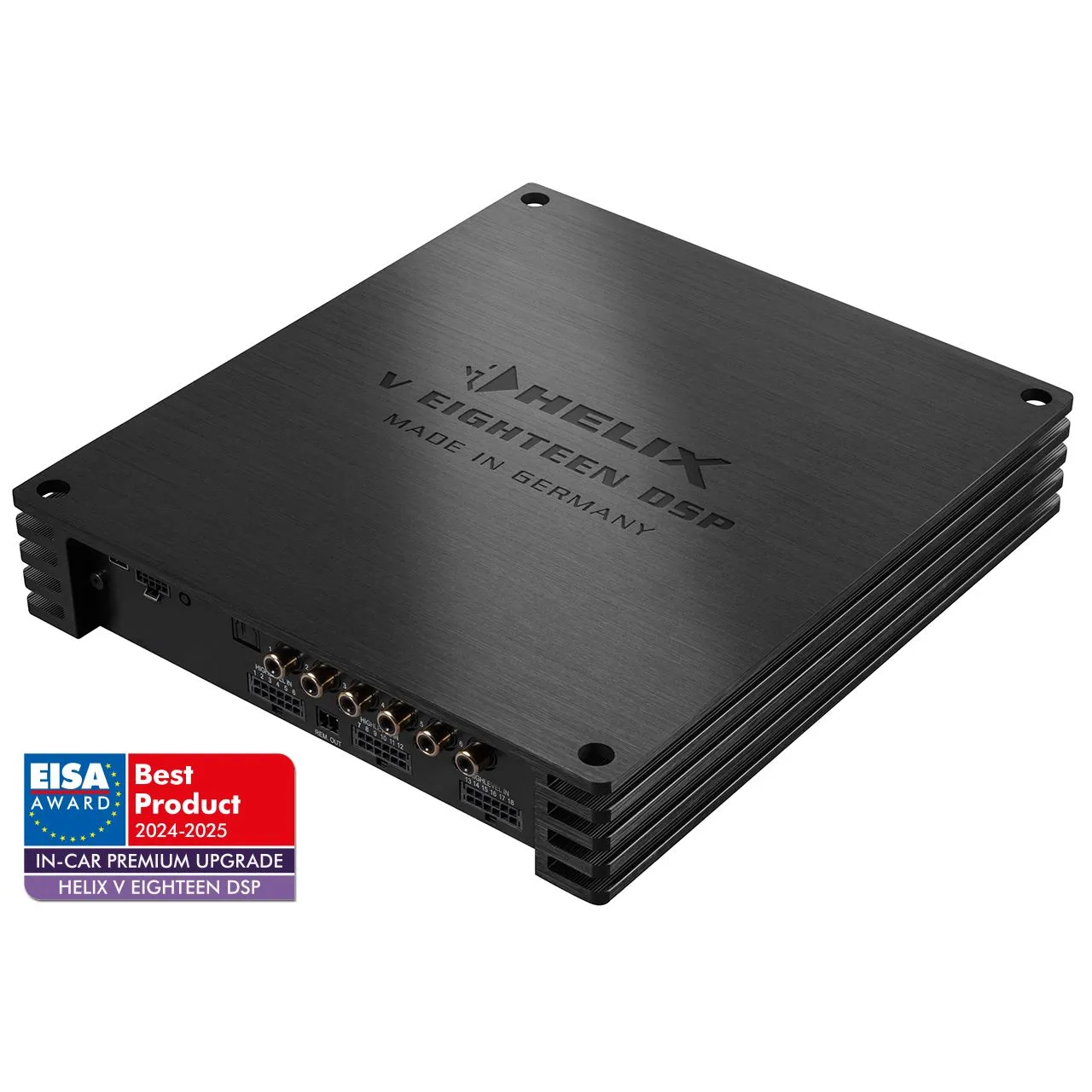

HELIX V EIGHTEEN DSP

Следуя концепции Pure Class GD, этот 18-канальный усилитель сочетает в себе исключительное качество звука и высокую производительность, обеспечивая музыкальные впечатления даже для самых взыскательных аудиофилов.

HELIX V EIGHTEEN DSP – Возможности подключения превосходят все ожидания
Будь то обновление многоканальной аудиосистемы премиум-класса или даже разработка совершенно новой, расширенной конфигурации аудиосистемы: HELIX V EIGHTEEN DSP - это универсальный инструмент для всех, у кого есть большие амбиции в области аудиосистемы. Это универсальное чудо устанавливает новые стандарты для улучшения и реализации очень сложных аудиосистем.

Многофункциональность и интеллектуальная адаптация для получения захватывающих звуковых впечатлений
Следуя концепции Pure Class GD, этот 18-канальный усилитель сочетает в себе исключительное качество звука и высокую производительность, обеспечивая впечатляющие музыкальные впечатления даже для самых взыскательных меломанов. Кроме того, DSP HELIX V EIGHTEEN оснащен равным количеством из 18 высокоуровневых входов со среднеквадратичной чувствительностью на входе до 32 В, что обеспечивает маршрутизацию входов и выходов в соотношении 1:1. Особенно в тех случаях, когда замена существующих компонентов является препятствием и возможно только расширение за счет использования другого усилителя, V EIGHTEEN DSP с его широкими возможностями адаптации является идеальным решением проблем. Управление двадцатью (20!) отдельными каналами DSP осуществляется двумя чрезвычайно мощными аудиосистемами с фиксированной точкой доступа с 64-битным разрешением в сочетании с нашим уникальным DSP PC-инструментом.

Наш интеллектуальный порт управления (SCP) упрощает подключение дополнительных устройств, обеспечивая компактное и надежное подключение к разъему, а также встроенное питание для пультов дистанционного управления, таких как CONDUCTOR или DIRECTOR. Встроенный разъем HEC позволяет расширять систему, например, передавать потоковое аудио высокой четкости по Bluetooth®, потоковое аудио высокого разрешения через USB и многое другое.

Обработка виртуальных каналов – вот как работает маршрутизация сигналов сегодня
Адаптация к современным звуковым системам OE с использованием все большего числа входов оказывает значительное влияние на сложность маршрутизации сигнала внутри усилителя. Особенно когда несколько входных сигналов смешиваются вместе, а затем снова разделяются на многоходовые системы, традиционные концепции маршрутизации быстро исчерпывают себя. Новая многоступенчатая технология Audiotec Fischer "Обработка виртуальных каналов" в сочетании с признанным удобным программным обеспечением DSP PC-Tool позволяют легко реализовать даже очень сложные конфигурации системы. Кроме того, это позволяет свободно настраивать наши фирменные функции FX sound, такие как "RealCenter" или "Augmented Bass Processing".

Высокая вычислительная мощность – благодаря ACO
Разумеется, HELIX V EIGHTEEN DSP оснащен нашей фирменной 32-разрядной платформой ACO, которая не только сверхбыстро выполняет все задачи по управлению, но и выполняет множество аудиофункциональных функций: реализованы фантастические звуковые эффекты, такие как улучшенная обработка низких частот или Real Center, а также 18-канальный Входной эквалайзер, включающий анализатор входных сигналов (ISA) для упрощения анализа и компенсации входных сигналов радиостанций OE, которые уже включают в себя систему настройки звука ex works.

DSP PC-Tool 5 feat. TuneEQ – мощные функции для наилучшего звучания
Разумеется, HELIX V EIGHTEEN DSP можно легко настроить с помощью нашего профессионального и исключительно интуитивно понятного DSP PC-Tool 5. Привычные многочисленные опции настройки не оставляют желать лучшего и гарантируют чрезвычайно точную настройку звука даже для сложных конфигураций системы. А благодаря новой фирменной функции TuneEQ для автоматической коррекции частотной характеристики вы также экономите много времени при оптимизации звучания.

Идеальный звук без компромиссов
Звуковые характеристики нового HELIX V EIGHTEEN DSP впечатляют не меньше, чем его набор функций. Высокоэффективная технология Class GD и превосходные аналого-цифровые преобразователи BurrBrown обеспечивают оптимальное звучание, наилучшее соотношение сигнал/шум и наименьший уровень искажений. Таким образом, несмотря на свою чрезвычайно высокую гибкость и сверхкомпактный дизайн, HELIX V EIGHTEEN DSP - это шедевр звукозаписи, который совершенно не нужно прятать от представителей абсолютного высшего класса.

Особенности
20 каналов DSP обеспечивают максимальную гибкость благодаря многоканальному обновлению звука
18-канальный усилитель с концепцией Pure Class GD, который сочетает в себе исключительное качество звука и высокую производительность
Мощный 18-канальный вход высокого уровня со среднеквадратичной входной чувствительностью до 32 В и схемой ADEP.3
IOR 1:1 (Схема "Вход-выход") - одинаковое количество высокоуровневых входов и выходов усилителя
Среднеквадратичная выходная мощность до 160 Вт на канал при 2 Ом
TwinDSP Power – два чрезвычайно мощных 64-разрядных аудиосигнала с фиксированной точкой доступа.
VCP (обработка виртуальных каналов) обеспечивает еще более гибкую настройку для очень сложных звуковых систем
ACO – усовершенствованная 32-разрядная платформа сопроцессора для системных и DSP функций, таких как:
ISA (анализатор входных сигналов) и InputEQ для упрощения анализа и компенсации входных сигналов
Звуковые эффекты SFX – Улучшенная обработка низких частот, StageXpander, RealCenter & Co.
Компактный, перспективный SCP (Smart Control Port) для подключения пультов дистанционного управления и аксессуаров
Слот HEC для системных дополнений, таких как потоковое аудио высокой четкости по Bluetooth®, потоковое аудио высокого разрешения по USB и т.д.
Оптический цифровой вход в формате SPDIF и два выхода для обработки сигналов
Источник питания с возможностью запуска и остановки с расширенным диапазоном входного напряжения до 18 В - идеально подходит для современных электромобилей
Автоматическое дистанционное включение
Компактная конструкция с низким тепловыделением благодаря исключительной эффективности


Особые характеристики:
Технология усилителя GD чистого класса
Фирменная концепция Audiotec Fischers Pure Class GD выводит эффективность обычных усилителей класса D на новый уровень. Благодаря изменению внутреннего напряжения питания в зависимости от входных сигналов усилителя потери на холостом ходу значительно снижаются, а общая эффективность в любое время близка к максимальной.
Таким образом, тепловыделение практически незначительно, что позволяет использовать самые компактные форм-факторы и использовать самые маленькие радиаторы. Кроме того, усилитель класса GD превосходит обычные модели класса D по качеству звучания благодаря полностью дифференциальному тракту сигнала и улучшенной конструкции выходного фильтра.

Мощность TwinDSP
Процессор V EIGHTEEN DSP оснащен двумя самыми мощными 64-разрядными процессорами обработки аудиосигналов от Analog Devices с выдающейся общей вычислительной мощностью - 2,4 миллиарда операций MAC в секунду. Концепция TwinDSP Power позволяет использовать 20 отдельно обрабатываемых каналов и множество новых звуковых функций.

ACO – усовершенствованный 32-разрядный сопроцессор
DSP-усилитель HELIX V EIGHTEEN оснащен необычайно мощным 32-разрядным сопроцессором последнего поколения для решения всех задач мониторинга и связи, как внутренних, так и внешних. В отличие от 8-разрядных микроконтроллеров предыдущего поколения, этот микроконтроллер обеспечивает значительно более высокую скорость переключения настроек и передачи данных с помощью нашего программного обеспечения DSP PC-Tool. Еще одним существенным преимуществом является встроенный загрузчик сопроцессора. Это позволяет обновлять программное обеспечение всех компонентов DSP для настройки схемы ADEP.3, управляемой микроконтроллером, например, при будущих модификациях /изменениях в диагностической системе заводских радиоприемников или при оснащении устройства дополнительными интерфейсами. Кроме того, благодаря новой флэш-памяти ACO предлагает 10 ячеек памяти для настройки звука вместо обычных двух.

Интеллектуальный вход высокого уровня ADEP.3
Современные автомобильные радиоприемники, устанавливаемые на заводе, обладают широкими возможностями диагностики подключенных динамиков. В частности, автомобильные радиоприемники последнего поколения оснащены дополнительными функциями мониторинга, так что при подключении обычного усилителя довольно часто появляются сообщения о неисправностях и потере определенных функций (например, функции фейдера), но не с V88 DSP.
Новая схема ADEP.3 (Advanced Diagnostics Error Protection, 3-е поколение) позволяет избежать всех этих проблем, не перегружая выходы динамиков штатного радиоприемника при высокой громкости без необходимости.

Режим энергосбережения
Режим энергосбережения включен в базовую настройку. Он позволяет значительно снизить энергопотребление усилителей, подключенных к HELIX V EIGHTEEN DSP, при отсутствии входного сигнала в течение более 60 секунд. Пожалуйста, обратите внимание, что во многих современных автомобилях с “CAN” или любыми другими внутренними шинами может случиться так, что радио будет оставаться “невидимым” включенным в течение 45 минут. даже после запирания автомобиля и выхода из него! Как только активируется “Режим энергосбережения“, удаленный выход и, следовательно, подключенные усилители будут выключены.
V EIGHTEEN DSP повторно активирует удаленный выход в течение секунды при подаче музыкального сигнала. Можно либо изменить время отключения на 60 секунд, либо полностью отключить “Режим энергосбережения” с помощью программного обеспечения DSP PC-Tool.

Функция запуска/остановки
Импульсный источник питания HELIX V EIGHTEEN DSP обеспечивает постоянное внутреннее напряжение питания, даже если напряжение аккумулятора падает до 6 вольт во время запуска двигателя.

Примечание: “Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими компании Bluetooth SIG, Inc., и любое использование таких знаков компанией Audiotec Fischer GmbH осуществляется на основании лицензии. Другие товарные знаки и торговые наименования принадлежат их соответствующим владельцам”.

Функции DSP
TuneEQ
TuneEQ - это чрезвычайно гибкая и простая в использовании функция автоматической коррекции частотной характеристики. Одного измерения на аудиоканал или пару каналов с помощью подходящего измерительного микрофона (например, нашего MTK1) достаточно, чтобы Tuneq независимо и точно настроил эквалайзеры на желаемую эталонную кривую. TuneEQ использует полный набор функций параметрического эквалайзера, включая регулировку центральной частоты, добротности и усиления. А поскольку очень сложные арифметические операции, необходимые для этого, выполняются в фоновом режиме, вы также экономите много времени при оптимизации звука с помощью TuneEQ.

RealCenter
Функция “RealCenter” - это алгоритм, разработанный Audiotec Fischer, который выделяет музыкальную информацию, присутствующую как в левом, так и в правом переднем канале, для создания уникального центрального сигнала. В отличие от обычных процедур, при которых суммируются только каналы, интенсивность центрального сигнала также динамически регулируется стереофоническим информационным содержанием левого и правого каналов.

Звучит сложно, но этот эффект поразителен: это означает, что если аудиосигнал передается только по левому или правому каналу, центральный канал не будет воспроизводить сигнал. В случае использования обычных алгоритмов уровень громкости центрального канала снижается всего на 6 дБ (= половина уровня громкости). “RealCenter” от Audiotec Fischer обеспечивает уникальную, расширенную настройку звука как для водителя, так и для штурмана одновременно! Таким образом, недостатки обычного центрального канала, такие как навязчивая, маленькая звуковая сцена, остались в прошлом.

Улучшенная обработка низких частот
Фирменная технология Audiotec Fischer “Augmented Bass Processing”, состоящая из двух революционных функций “Динамическое усиление низких частот” и “SubXpander”, была специально разработана для существенного улучшения воспроизведения низких частот сабвуферами.

Функция “Динамическое усиление басов” оригинально сочетает в себе максимально глубокие басы и высочайшее звуковое давление – независимо от стиля музыки или регуляторов тембра в головном устройстве. В зависимости от входного сигнала функция “Динамическое усиление басов” расширяет диапазон нижних частот и изменяет частоту среза дозвукового фильтра. В результате получаются значительно более мощные и глубокие басы на низких и средних уровнях громкости без риска перегрузки сабвуфера ни механически, ни электрически на высоких уровнях громкости. Просто поразительно, какие басы вдруг стали возможными.

Если вы хотите получить еще более низкие и “темные” басы, можно дополнительно активировать “Субрасширитель”. Таким образом, к основным тонам добавляются субгармонические тона в диапазоне частот от 50 до 100 Гц.

Технические характеристики
Power RMS  ≤ 1% THD+N
- @ 4 Ohms    Channel 1 - 12: 70 Watts
Channel 13 - 18: 75 Watts
- @ 2 Ohms    Channel 13 - 18: 120 Watts
- @ 1 Ohm    -
- bridged @ 4 Ohms    -
- bridged @ 2 Ohms    -
Max. output power per channel*    Channel 1 - 12: Up to 100 Watts RMS @ 3 Ohms
Channels 13 - 18: Up to 160 Watts RMS @ 2 Ohms
Amplifier technology    Pure Class GD

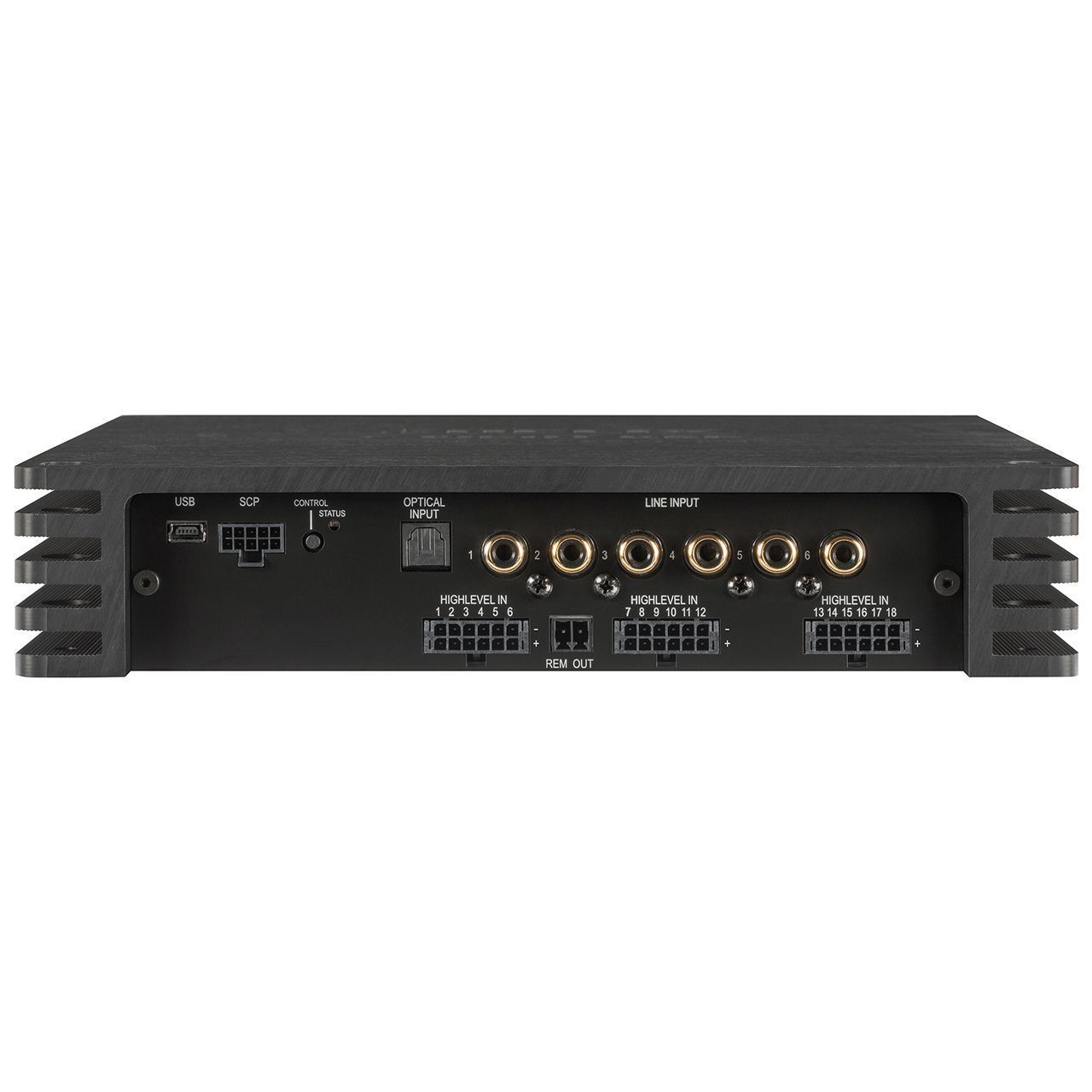

Inputs    6 x RCA / Cinch
18 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
Input sensitivity    RCA / Cinch: max. 4 or 8 Volts
Highlevel: max. 16 or 32 Volts
Input impedance RCA / Cinch    12 kOhms
Input impedance highlevel    9 - 33 Ohms or 20 kOhms with ADEP.3

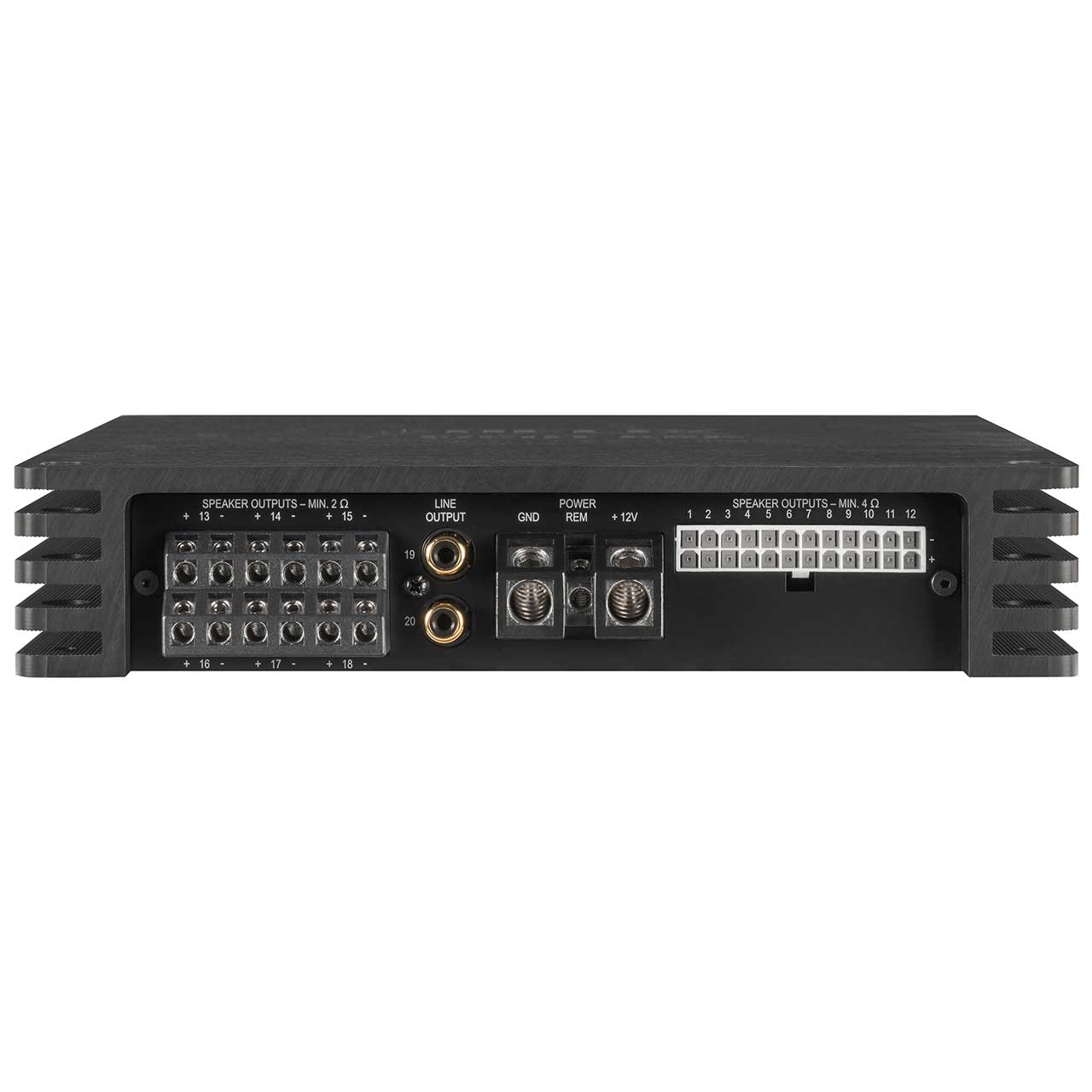

Outputs    18 x Speaker output
2 x RCA / Cinch
2 x Remote Out
Output voltage RCA / Cinch    3 Volts
Frequency response    20 Hz - 22,000 Hz
DSP resolution    64 Bit
DSP power    2 x 295 MHz (2.4 billion MAC operations/second)
Sampling rate    48 kHz
DSP type    2 x Audio signal processor
Signal converters    A/D: BurrBrown 24 Bit
D/A: BurrBrown 24 Bit
Signal-to-noise ratio digital input    107 dB (A-weighted)
Signal-to-noise ratio analog input    102 dB (A-weighted)
Distortion (THD)    < 0.015 %
Damping factor    > 50
Operating voltage    10.5 - 18 Volts (max. 5 sec.down to 6 Volts)
Power rating    DC 12 V ⎓ 108 A max.
Idle current    1.3 A
Max. remote output current    500 mA
Operating temperature range    -40 °C to +70 °C
Fuse    3 x 30 A LP-Mini-fuse (APS)
Additional features    HEC slot, ADEP.3 circuit, Smart Control Port, Auto Remote switch, 32 Bit CoProcessor
Dimensions (H x W x D)    44 x 255 x 220 mm /
1.73 x 10.04 x 8.66“
