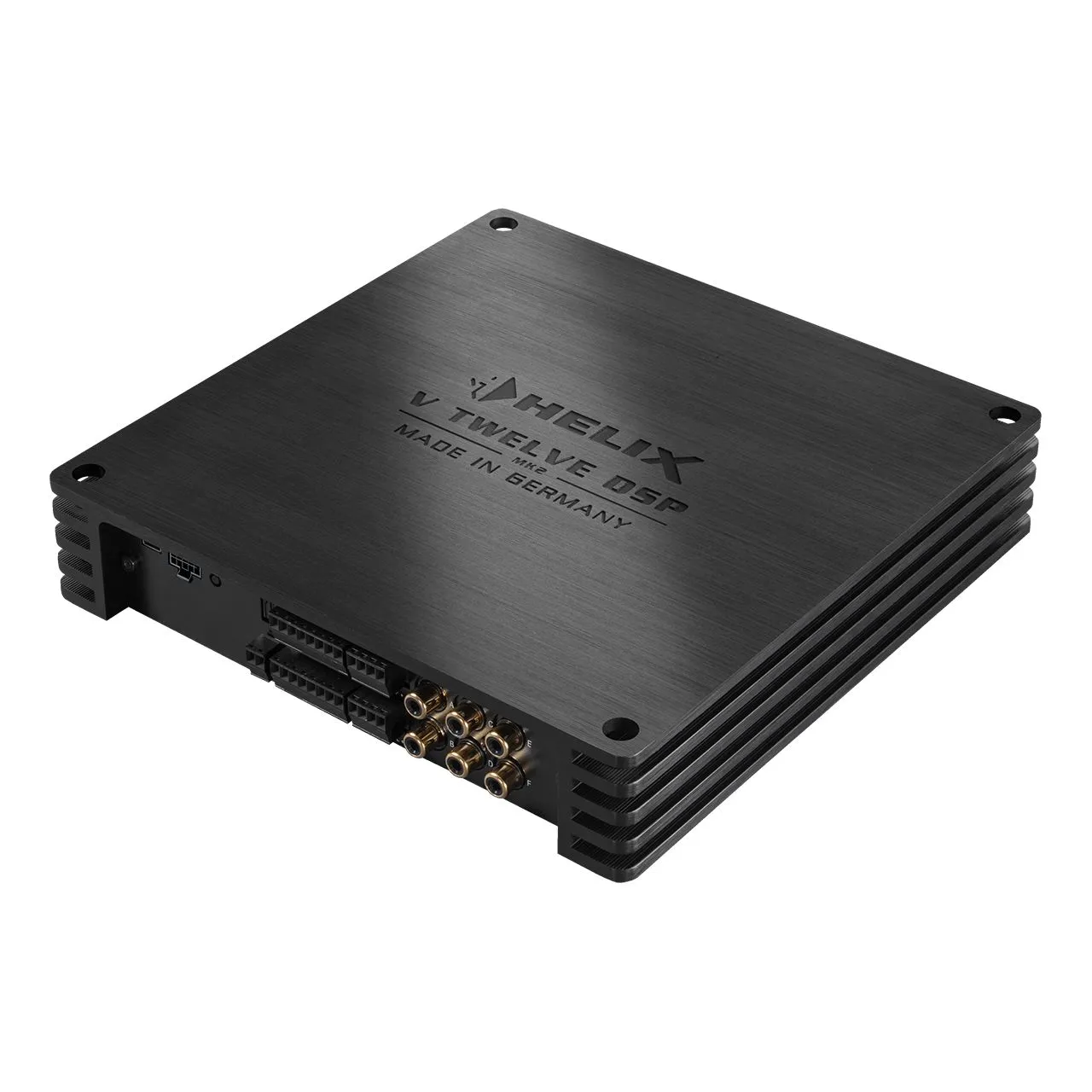

HELIX V TWELVE DSP MK2

Усилитель 12 канальный класса GD 12x75 / 12х120 Watts на 4/2 Ohms со встроенным DSP и системой ADEP.3. Входы RCA/Highlevel до 32V/SPDIF.

Новый король мультитулов
V TWELVE DSP MK2 - это новое решение проблем, связанных с модернизацией аудиосистем премиум-класса в современных автомобилях. Как и его предшественник, он сочетает в себе 12 высокоуровневых входов, 6 входов RCA, 14 каналов DSP и 12 выходных каскадов с частотой до 160 среднеквадратичных значений при 2 Ом в ультракомпактном корпусе, занимающем всего две огибающие.

Переосмысленная многофункциональность
Даже если автомобиль уже оснащен аудиосистемой премиум-класса ex works, усилитель которой часто имеет более 10 каналов, качество звука не всегда соответствует вашим собственным ожиданиям. Во многих случаях замена уже невозможна, поэтому для модернизации системы можно использовать только усилитель с таким же количеством входов высокого уровня.

По этой причине HELIX V TWELVE DSP MK2 оснащен 12 входами высокого уровня и таким же количеством каналов усиления, что обеспечивает оптимальную адаптацию к существующим многоканальным звуковым системам. Кроме того, V TWELVE DSP MK2 также оснащен цифровым входом и слотом HEC, что позволяет расширить звуковую систему за счет дополнительных источников сигнала, таких как потоковая передача звука по Bluetooth или аудиоплеер высокого разрешения.

Управление невероятными четырнадцатью (14!) отдельными каналами DSP осуществляется с помощью мощного интегрированного 64-разрядного процессора DSP в сочетании с уникальным программным обеспечением DSP PC-Tool.
Кроме того, новый перспективный порт Smart Control Port (SCP) облегчает подключение аксессуаров и, в дополнение к компактному и надежному штекерному подключению, обеспечивает встроенный источник питания для пультов дистанционного управления, таких как CONDUCTOR или DIRECTOR, что значительно сокращает количество необходимых кабелей и, следовательно, затраты на установку. пространство.

Обработка виртуальных каналов – вот как работает маршрутизация сигналов сегодня
Адаптация к современным звуковым системам OE с использованием все большего числа входов оказывает значительное влияние на сложность маршрутизации сигнала внутри усилителя. Особенно когда несколько входных сигналов смешиваются вместе, а затем снова разделяются на многоходовые системы, традиционные концепции маршрутизации быстро исчерпывают себя. Новая многоступенчатая технология Audiotec Fischer "Обработка виртуальных каналов" в сочетании с признанным удобным программным обеспечением DSP PC-Tool позволяют легко реализовать даже очень сложные конфигурации системы. Кроме того, это позволяет свободно назначать наши фирменные функции FX sound, такие как "RealCenter" или "Augmented Bass Processing". Но благодаря огромному количеству каналов, V-DSP MK2 также является прекрасным примером для приложений, в которых имеет смысл маршрутизация 1 к 1 (IOR).

Высокая вычислительная мощность – благодаря ACO
Такое огромное количество каналов требует не только высокой вычислительной мощности на пути прохождения сигнала – фирменная 32-разрядная платформа ACO Audiotec Fischer берет на себя все задачи управления и, таким образом, обеспечивает исключительную скорость передачи данных, особенно при использовании нашего программного обеспечения DSP PC-Tool, но и молниеносное переключение между десятью возможными каналами. звуковые настройки. Фантастические звуковые эффекты, связанные с платформой ACO, такие как улучшенная обработка низких частот, StageXpander или RealCenter, столь же естественны для V TWELVE DSP MK2, как и 12-канальный входной эквалайзер, включающий наш анализатор входных сигналов (ISA) для простого анализа и компенсации входных сигналов от радиоприемников OE.

Идеальный звук без компромиссов
Звуковые характеристики нового HELIX V TWELVE DSP MK2 впечатляют не меньше, чем его набор функций. Высокоэффективная технология Class GD и превосходные аналого-цифровые преобразователи BurrBrown обеспечивают оптимальное звучание, наилучшее соотношение сигнал/шум и наименьший уровень искажений. Таким образом, несмотря на свою чрезвычайно высокую гибкость и сверхкомпактный дизайн, V TWELVE DSP MK2 - это шедевр звукозаписи, который не нужно скрывать от абсолютного класса.

Особенности
Среднеквадратичная выходная мощность на канал до 160 Вт при 2 Ом
Концепция “Pure Class GD” обеспечивает превосходное качество звука в сочетании с максимально возможной эффективностью
Чрезвычайно мощный 64-битный аудио DSP с фиксированной точкой воспроизведения
Аналого-цифровые преобразователи сигналов BurrBrown
ACO – усовершенствованная 32-разрядная платформа сопроцессора для системных и DSP функций, таких как:
ISA (анализатор входных сигналов) и InputEQ для упрощения анализа и компенсации входных сигналов
Звуковые эффекты SFX – Улучшенная обработка низких частот, StageXpander, RealCenter & Co.
10 ячеек внутренней памяти для настройки звука
Мощный 12-канальный вход высокого уровня со среднеквадратичной входной чувствительностью до 32 В и схемой ADEP.3
Два обработанных выхода RCA / Cinch
IOR (маршрутизация ввода-вывода) 1:1 – одинаковое количество входов высокого уровня и выходов усилителя
VCP (обработка виртуальных каналов) обеспечивает еще более гибкую конфигурацию для очень сложных звуковых систем
Компактный, перспективный SCP (Smart Control Port) для подключения пультов дистанционного управления и аксессуаров
Разъем HEC для системных дополнений, таких как потоковое аудио высокой четкости по Bluetooth®, потоковое аудио высокого разрешения по USB и т.д.
Автоматическое дистанционное переключение
Возможность запуска и остановки при напряжении питания до 6 Вольт
Компактная конструкция с низким тепловыделением благодаря исключительной эффективности


Особые характеристики:
Технология усилителей класса Pure GD
Фирменная концепция Audiotec Fischers Pure Class GD выводит эффективность обычных усилителей класса D на новый уровень. Изменяя внутреннее напряжение питания в зависимости от входных сигналов усилителя, потери на холостом ходу значительно снижаются, а общий КПД в любое время близок к максимальному.
Таким образом, тепловыделение практически незначительно, что позволяет использовать самые компактные форм-факторы, а также минимальные радиаторы. Кроме того, усилитель класса GD превосходит обычные усилители класса D по качеству звучания благодаря полностью дифференциальному тракту сигнала и улучшенной конструкции выходного фильтра.

ACO – усовершенствованный 32-разрядный сопроцессор
HELIX V TWELVE DSP MK2 оснащен необычайно мощным 32-разрядным сопроцессором последнего поколения для решения всех задач мониторинга и связи, как внутренних, так и внешних. В отличие от 8-разрядных микроконтроллеров предыдущего поколения, этот микроконтроллер обеспечивает значительно более высокую скорость переключения настроек и передачи данных с помощью нашего программного обеспечения DSP PC-Tool. Еще одним существенным преимуществом является встроенный загрузчик сопроцессора.
Это позволяет обновлять программное обеспечение всех компонентов интегрированного DSP, чтобы адаптировать управляемую микроконтроллером схему ADEP.3, например, к будущим требованиям диагностической системы заводских радиоприемников или если устройство будет оснащено дополнительными интерфейсами. Кроме того, благодаря новой флэш-памяти ACO предлагает 10 ячеек памяти для настройки звука вместо обычных двух.

Интеллектуальный вход высокого уровня ADEP.3
Современные автомобильные радиоприемники, устанавливаемые на заводе, обладают широкими возможностями диагностики подключенных динамиков. В частности, автомобильные радиоприемники последнего поколения оснащены дополнительными функциями мониторинга, так что при подключении усилителя довольно часто появляются сообщения о неисправностях и потере определенных функций (например, функции фейдера), но не в случае с V TWELVE DSP MK2.
Новая схема ADEP.3 (расширенная защита от ошибок диагностики, 3-е поколение) позволяет избежать всех этих проблем, не перегружая выходы динамиков штатного радиоприемника при высокой громкости без необходимости.

Функция Start-Stop
Импульсный источник питания HELIX V TWELVE DSP MK2 обеспечивает постоянное внутреннее напряжение питания, даже если напряжение аккумулятора падает до 6 Вольт во время запуска двигателя.

Режим энергосбережения
Режим энергосбережения включен в базовую настройку. Он позволяет значительно снизить энергопотребление усилителей, подключенных к HELIX V TWELVE DSP MK2, при отсутствии входного сигнала в течение более 60 секунд. Пожалуйста, обратите внимание, что во многих современных автомобилях с “CAN” или любыми другими внутренними шинами может случиться так, что радио будет оставаться “невидимым” включенным в течение 45 минут. даже после запирания автомобиля и выхода из него! Как только активируется “Режим энергосбережения“, удаленный выход и, следовательно, подключенные усилители будут выключены.
V TWELVE DSP MK2 повторно активирует удаленный выход в течение секунды при подаче музыкального сигнала. Можно либо изменить время отключения на 60 секунд, либо полностью отключить “Режим энергосбережения” с помощью программного обеспечения DSP PC-Tool.

Примечание: Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование таких знаков компанией Audiotec Fischer GmbH осуществляется по лицензии. Другие товарные знаки и торговые наименования принадлежат соответствующим владельцам.

Функции DSP
TuneEQ
TuneEQ - это чрезвычайно гибкая и простая в использовании функция автоматической коррекции частотной характеристики. Одного измерения на аудиоканал или пару каналов с помощью подходящего измерительного микрофона (например, нашего MTK1) достаточно, чтобы Tuneq независимо и точно настроил эквалайзеры на желаемую эталонную кривую. TuneEQ использует полный набор функций параметрического эквалайзера, включая регулировку центральной частоты, добротности и усиления. А поскольку очень сложные арифметические операции, необходимые для этого, выполняются в фоновом режиме, вы также экономите много времени при оптимизации звука с помощью TuneEQ.

RealCenter
Функция “RealCenter” - это алгоритм, разработанный Audiotec Fischer, который выделяет музыкальную информацию, присутствующую как в левом, так и в правом переднем канале, для создания уникального центрального сигнала. В отличие от обычных процедур, при которых суммируются только каналы, интенсивность центрального сигнала также динамически регулируется стереофоническим информационным содержанием левого и правого каналов.

Звучит сложно, но этот эффект поразителен: это означает, что если аудиосигнал передается только по левому или правому каналу, центральный канал не будет воспроизводить сигнал. В случае использования обычных алгоритмов уровень громкости центрального канала снижается всего на 6 дБ (= половина уровня громкости). “RealCenter” от Audiotec Fischer обеспечивает уникальную, расширенную настройку звука как для водителя, так и для штурмана одновременно! Таким образом, недостатки обычного центрального канала, такие как навязчивая, маленькая звуковая сцена, остались в прошлом.

Улучшенная обработка низких частот
Фирменная технология Audiotec Fischer “Augmented Bass Processing”, состоящая из двух революционных функций “Динамическое усиление низких частот” и “SubXpander”, была специально разработана для существенного улучшения воспроизведения низких частот сабвуферами.

Функция “Динамическое усиление басов” оригинально сочетает в себе максимально глубокие басы и высочайшее звуковое давление – независимо от стиля музыки или регуляторов тембра в головном устройстве. В зависимости от входного сигнала функция “Динамическое усиление басов” расширяет диапазон нижних частот и изменяет частоту среза дозвукового фильтра. В результате получаются значительно более мощные и глубокие басы на низких и средних уровнях громкости без риска перегрузки сабвуфера ни механически, ни электрически на высоких уровнях громкости. Просто поразительно, какие басы вдруг стали возможными.

Если вы хотите получить еще более низкие и “темные” басы, можно дополнительно активировать “Субрасширитель”. Таким образом, к основным тонам добавляются субгармонические тона в диапазоне частот от 50 до 100 Гц.

Технические характеристики
Power RMS  ≤ 1% THD+N
- @ 4 Ohms    12 x 75 Watts
- @ 2 Ohms    12 x 120 Watts
- @ 1 Ohm    -
- bridged @ 4 Ohms    -
- bridged @ 2 Ohms    -
Max. output power per channel*    Up to 160 Watts RMS @ 2 Ohms
Amplifier technology    Pure Class GD

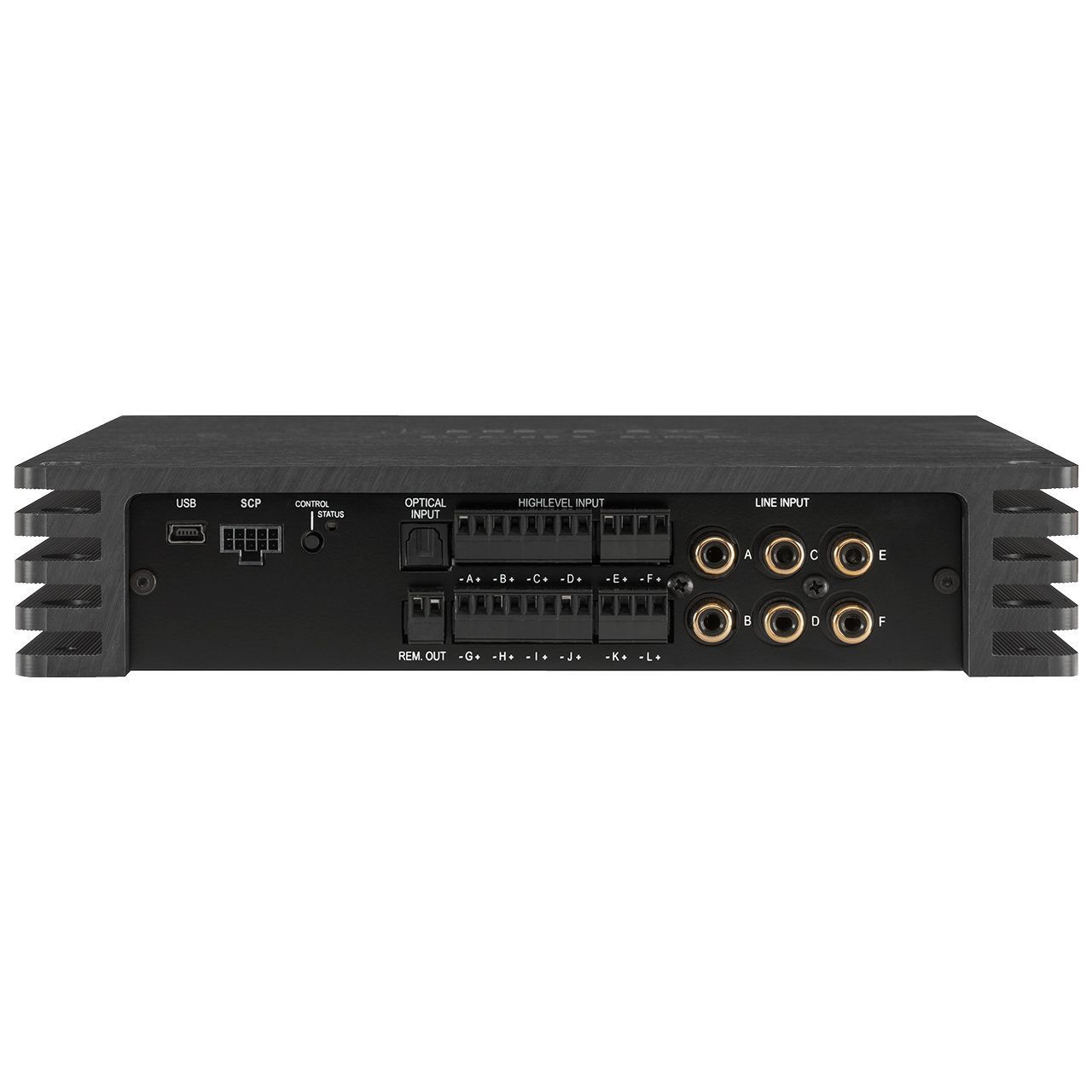

Inputs    6 x RCA / Cinch
12 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
Input sensitivity    RCA / Cinch: max. 4 V or max. 8 V
Highlevel: max. 16 V or max. 32 V
Input impedance RCA / Cinch    12 kOhms
Input impedance highlevel    9 - 33 Ohms or 20 kOhms

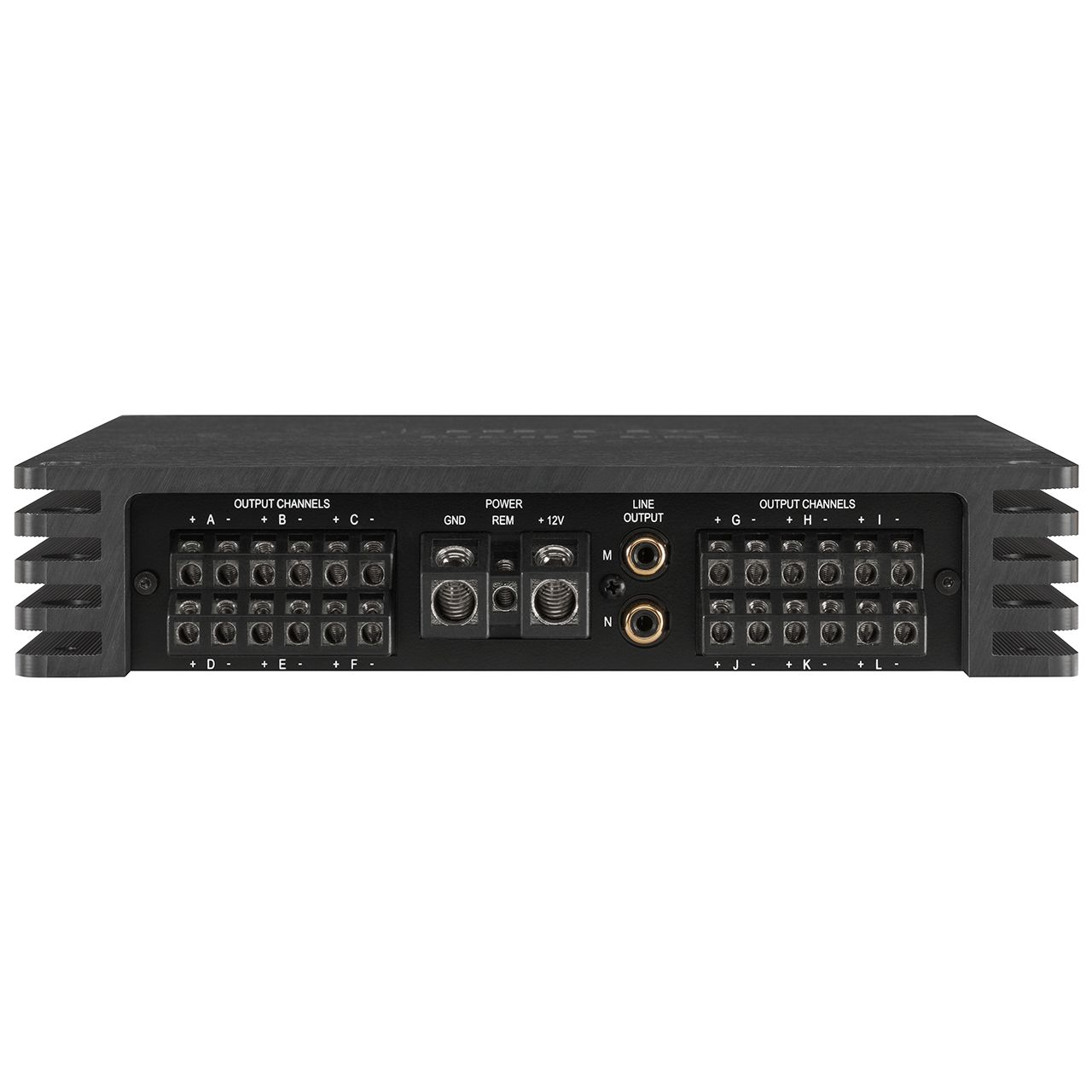

Outputs    12 x Speaker output
2 x RCA / Cinch
2 x Remote Out
Output voltage RCA / Cinch    3 Volts
Frequency response    20 Hz - 22,000 Hz
DSP resolution    64 Bit
DSP power    295 MHz (1.2 billion MAC operations/second)
Sampling rate    48 kHz
DSP type    Audio signal processor
Signal converters    A/D: BurrBrown 24 Bit
D/A: BurrBrown 24 Bit
Signal-to-noise ratio digital input    107 dB (A-weighted)
Signal-to-noise ration analog input    102 dB (A-weighted)
Distortion (THD)    < 0.015 %
Damping factor    > 70
Operating voltage    10.5 - 18 Volts (max. 5 sec.down to 6 Volts)
Power rating    DC 12 V ⎓ 80 A max.
Idle current    700 mA
Max. remote output current    500 mA
Operating temperature range    -40 °C to +70 °C
Fuse    2 x 30 A LP-Mini-fuse (APS)
Additional features    HEC slot, ADEP.3 circuit, Smart Control Port, Auto Remote switch, 32 Bit CoProcessor
Dimensions (H x W x D)    44 x 220 x 220 mm /
1.73 x 8.66 x 8.66“
