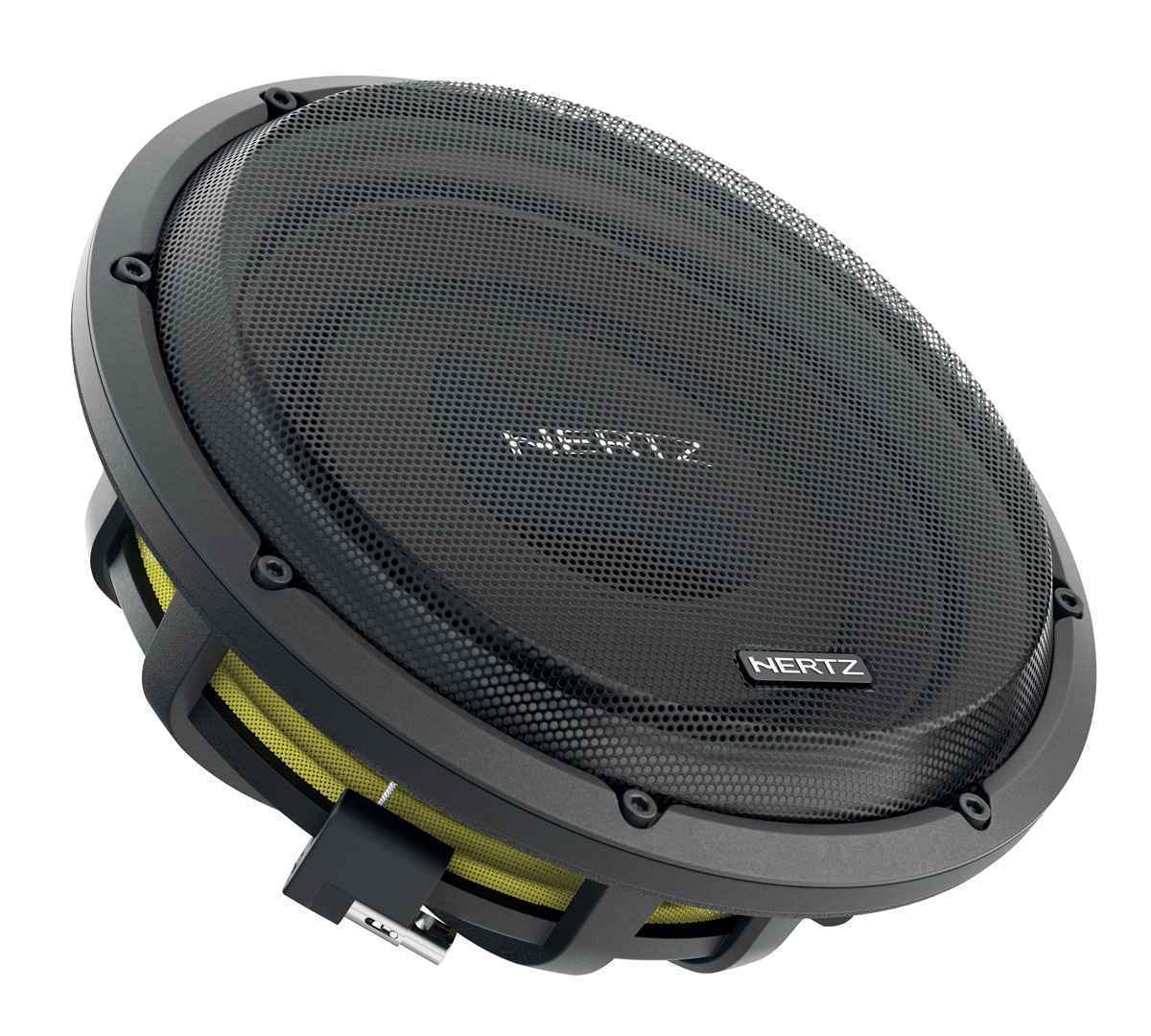

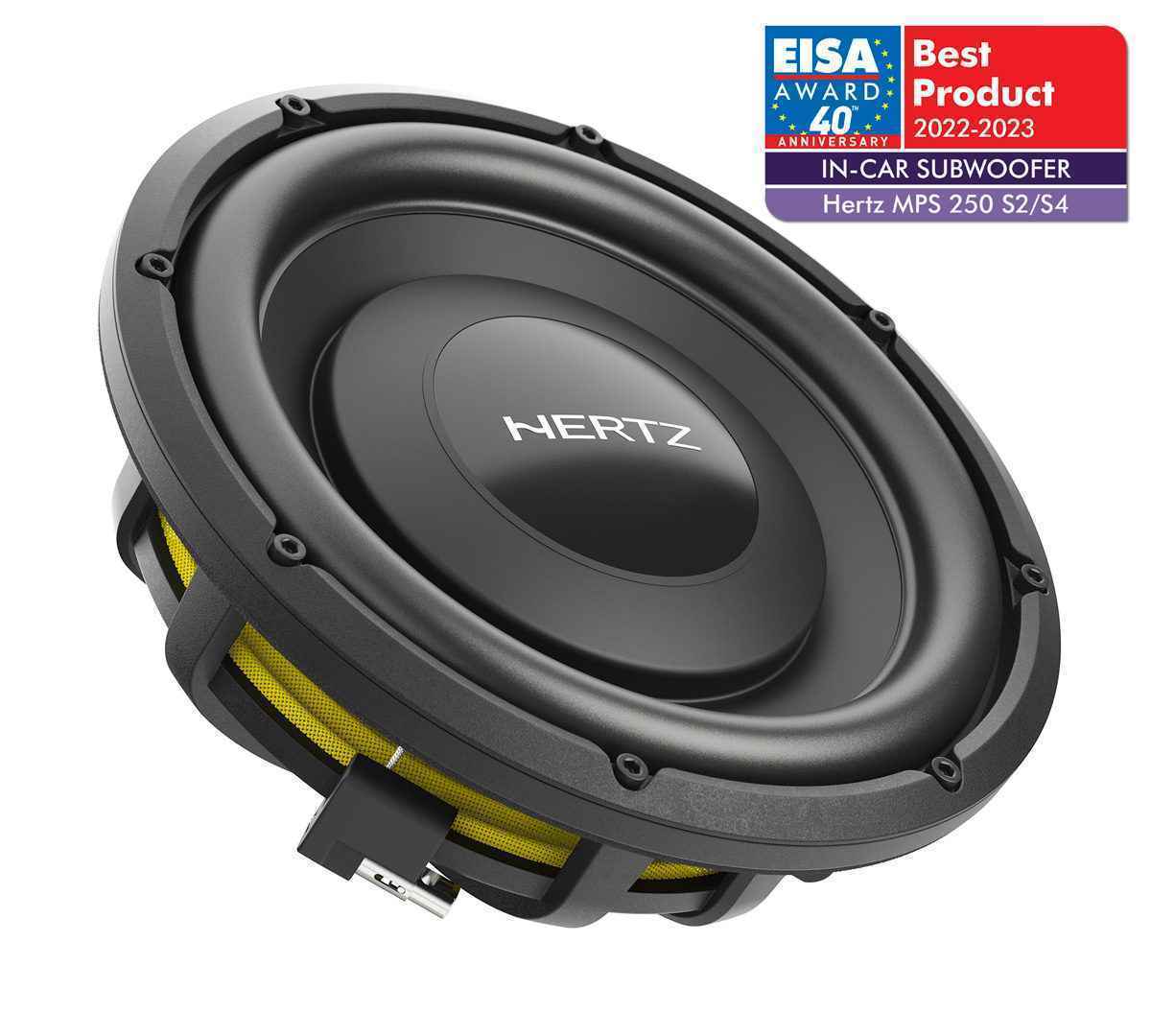

Hertz MPS 250 S4 сабвуфер

250 мм (10”) сабвуфер с малой монтажной глубиной. 4-Омная звуковая катушка, мощность 1000/500 Вт – пиковая и продолжительная, рекомендованный объем корпуса закрытого типа – 14,2 л, фазоинвертор - 17 л.
Плоские сабвуферы MPS серии Mille PRO Shallow способны подарить глубокий и сочный бас, даже когда в вашем автомобиле крайне мало свободного места. Они оптимизированы для работы в сверхкомпактных корпусах типа «закрытый ящик», с объемом всего от 14 литров для 10-дюймовых моделей MPS 250. Особенности конструкции позволяют размещение сабвуферов  MPS вплотную к задней внутренней стенке корпуса для уменьшения его глубины. При своей невероятно малой установочной глубине новые сабвуферы MPS обладают удивительно высокой эффективностью благодаря впечатляющему запасу хода. Амплитуда колебаний подвижной системы  X max составляет 16,8 мм — это даже на 20% выше, чем у многих динамиков аналогичного размера с традиционной конструкцией.

КОНСТРУКЦИЯ ДИФФУЗОРА И ПОДВЕСА

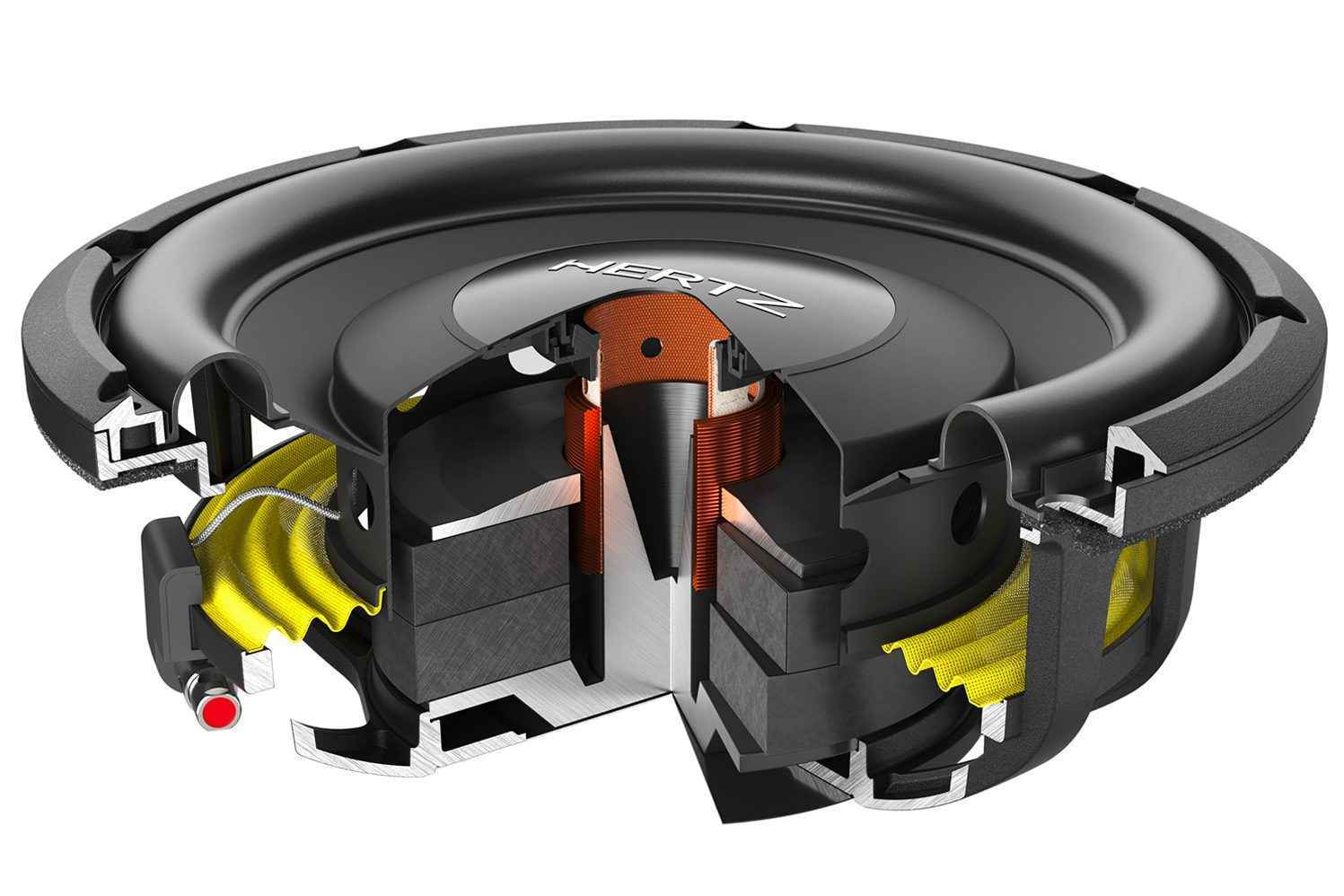

Сверхжесткие полипропиленовые диффузоры сабвуферов Mille PRO Shallow имеют очень сложную форму с цилиндрическим основанием большого диаметра и выпуклой центральной частью. Эта форма позволила в буквальном смысле «сжать» конструкцию динамика, выдвинуть магнитную систему вперед внутрь диффузора и разместить ее в пределах габаритов литой корзины в отличие от обычных громкоговорителей. Благодаря этому сабвуферы имеют очень малую монтажную глубину – 82,6 мм у 10-дюймового MPS 250 и 88 мм у 12-дюймового MPS 300.

Центрирующая шайба в конструкции сабвуферов Mille PRO Shallow имеет увеличенный диаметр и крепится не к звуковой катушке, а непосредственно к цилиндрическому основанию диффузора. Таким образом, она расположена не над магнитной системой как обычно, а вокруг нее. Такая компоновка позволила максимально увеличить линейный ход диффузора при минимальных общих габаритах конструкции.

МАКСИМАЛЬНАЯ ЛИНЕЙНОСТЬ

Конструкция магнитной системы и 6-слойной звуковой катушки диаметром 38 мм спроектированы с помощью методов FEA, при этом была поставлена задача добиться максимальной симметрии магнитного поля в зазоре. И она была решена, что позволило получить выдающуюся линейность даже при больших ходах диффузора, нивелировав эффект модуляции индуктивности при перемещении катушки в зазоре. Другой важной задачей при моделировании геометрии магнитопроводов, непосредственно формирующих поле в зазоре, стало максимальное использование магнитного потока – это помогло добиться повышения силового фактора BL по сравнению с традиционными конструкциями. Большое внимание было уделено поведению диффузора динамика при его работе в закрытом ящике. Воздух внутри корпуса ведет себя как пружина – дополнительный подвес с нелинейными свойствами. Этот эффект тоже требует компенсации, чтобы получить максимальную линейность при больших ходах диффузора.

СИСТЕМА ОХЛАЖДЕНИЯ AIR

Сабвуферы Mille PRO Shallow имеют впечатляющие характеристики. Мощность 1000/500 Вт — пиковая и продолжительная — это невероятный результат для таких компактных сабвуферов. Для того чтобы обеспечить возможность продолжительной работы на большой мощности инженеры отдела разработок и исследований R&D Hertz создали технологию охлаждения AIR — Air Intercooling Revolution которая направляет воздушные потоки внутри конструкции динамика несколькими способами.

Каркас 38 мм звуковой катушки и цилиндрическое основание диффузора, к которому крепится центрирующая шайба, имеют радиальные вентиляционные отверстия. При перемещении диффузора вперед поток холодного воздуха через эту систему отверстий подается во внутреннюю полость за центральной частью пылезащитного колпачка и попадает непосредственно на обмотки звуковой катушки. При перемещении подвижной системы назад диффузор как поршень выводит нагретый воздух наружу в объем корпуса. Еще одним важным преимуществом технологии AIR является то верхний фланец магнитной системы, а это самая горячая часть динамика после звуковой катушки, также непосредственно подвергается воздействию охлаждающих воздушных потоков. В обычных конструкциях верхний фланец изолирован от воздушных потоков нижней частью корзины динамика.

Система охлаждения AIR минимизирует эффект динамической компрессии, значительно увеличивает допустимую мощность и повышает надежность. С ней сабвуферы Mille PRO Shallow готовы к воспроизведению самых сложных басовых партий на любой громкости!
