Установка ксенона своими руками

Все водители хотят чувствовать себя на дороге уверенно. Хорошее освещение играет очень важную роль. Сколько неприятностей удаётся избежать, когда автолюбитель отчётливо всё видит. С ксеноном обзор улучшается в два раза.

Что  ксеноновая лампа ?

Для того, чтобы разобраться, как все работает, нужно знать, что такое ксенон. Вкратце и простыми словами

Это инертный газ который вместе с солями металлов помещен в колбу под давлением.В результате при свечении лампы создается световой пучок, намного сильнее, чем у галогенной лампы - это горение дуги между электродами. Свет ксенона дает яркий белый свет, близкий по спектру к дневному

Более 80 % автолюбителей хотят заменить штатные лампы на ксеноновые.

Этому есть причины:

1.Свет фары, оснащённой ксеноном, очень яркий. Благодаря хорошему освещению обзор становится в 2-3 раза лучше. Это положительно сказывается на показателях безопасности и комфорта.

Для сравнения: световой поток у обычной галогеновой лампы 500 - 1000 лм, у простой ксеноновой лампы 3200 - 4000 лм.

Ксеноновые лампы имеют более долгий по сравнению с обычными галогеновой ламп срок службы. Придётся раскошелиться при покупке этого прибора. Но в итоге вы получите экономию, потому что будете менять лампочки гораздо реже.

Для сравнения: ресурс галогена – не более 500 часов, ксенона – до 4000 часов.

2.Корпус лампы имеет улучшенные характеристики, меньше подвержен механическим воздействиям.

Если вы решили купить и поставить ксенон на свой автомобиль, мы подскажем, как сделать правильный выбор при его приобретении.

Что должен включать в себя стандартный комплект?

Обычный набор состоит из трёх элементов:

1.       Сами ксеноновые лампы.

2.       Блоки розжига.

3.       Провода и крепёж.

Не торопитесь покупать первый попавшийся комплект. Сначала нужно разобраться, соответствует ли он вашему автомобилю.

Как подобрать ксеноновую лампу

Лампы ксенона имеют специальную маркировку — 3000K,  4500K, 5000K, 6000K, 8000K т.д. Она обозначает цветовую температуру — яркость и цвет света, которым светит лампа.


Лидеры автомобильной индустрии устанавливают в свои автомобили ксеноновые лампы, цветовая температура которых находится в пределах 4200-5000К.

Совет: перед тем, как сделать заказ, узнайте, какой тип цоколя используется в вашем автомобиле.

Разбираемся с блоком розжига

Немногие из нас сильны в электрике. Но здесь и необязательно быть ассом в этом вопросе. Достаточно знать, на что обратить внимание. С хорошим блоком розжига ваши ксеноновые лампы будут работать долго и без сбоев.

 Чтобы лампа зажглась, нужно подать на неё высокое напряжение. Именно за это и отвечает блок розжига. Чем сложнее и "умнее" устроен этот блок, тем больше процессов он контролирует. Высококачественный блок розжига обеспечит долговременную и качественную работу ламп, так как во время их розжига и свечения параметры лампы находятся в пределах допустимых норм.

Какой ксенон лучше

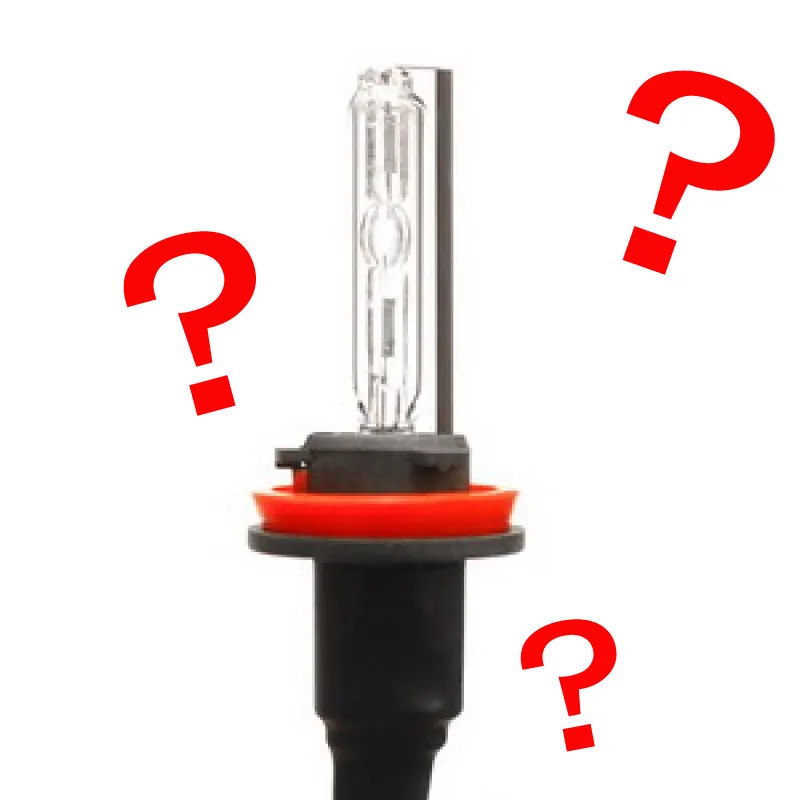

Без имени-1.jpg

Во первых следует понимать, что не обязательно самый дорогой ксенон будет работать наиболее качественно. В стоимость хорошо разрекламированных продуктов заложена стоимость рекламы, поэтому переплачивать нет смысла.

Также, чтобы не переплачивать следует подбирать блок розжига, который соответствует функциям вашего автомобиля. К примеру, если в авто не установлен модуль,который контролирует напряжение ламп, то нет смысла покупать ксенон с так называемыми "обманками". Это позволит сэкономить деньги и не потерять в качестве.

Также нет смысла покупать тонкие slim (слим)-блоки розжига, если у вас под капотом достаточно места для установки стандартного блока. Хорошие  стоят дороже, а совсем дешевые часто имеют низкое качество материалов и сборки.

Но и чрезмерно экономить тоже не нужно. Выбирайте продукцию производителя, проверенного годами работы и имеющего хорошие отзывы.

 Самые популярные на сегодняшний день ксеноновые лампы это:

Схема установки ксенона

Схема установки ксенона

Как самостоятельно поставить ксенон

Не нужно бояться, что не справитесь. Технология простая и понятная. Вкратце схему подключения ксенона можно описать так: устанавливаем лампочки, блоки розжига и подключаем их с помощью проводов. (идут в комплекте)

Необходимый для установки инструмент и расходные материалы

Не думайте, что для этого нужно какое-то специальное оборудование. Достаточно того, что уже есть у каждого автолюбителя:

Имея на руках такой набор, можете смело приступать к операции.

Правила, которые необходимо соблюдать при установке

Их несколько, они простые.

Правила:

  1. Работать нужно чистыми и сухими руками.

  2. Обязательно скиньте клеммы аккумулятора.

  3. Ни в коем случае не трогайте колбу ксеноновой лампы. Если всё-таки потрогали, протрите спиртом.

Технология монтажа

Выполните замену галогеновых ламп ксеноновыми, следуя несложной инструкции:

1. Снимите защитную крышку с фары (она есть не на всех автомобилях).


Установка ксенона - снимаем защитную крышку с фар

2. Отсоедините контакты от лампы


Установка ксенона - достаем лампочку

3. Достаньте старую лампу (прим. – в некоторых машинах нужно отжать прижимную пружинку).


Установка ксенона - достаем лампочку

4. Извлеките ксеноновую лампу из колбы, не касаясь её руками

5. Подсоедините к новым лампам контакты блока розжига.


Подключаем лампы к блоку розжига

6. Протяните провода через заглушки фар в подкапотное пространство. Для этого придётся сделать в них отверстия. (заглушка есть не на всех автомобилях )


Вырезаем отверстие для протяжки проводов

7. В резиновых заглушках - вырезать ножом, в металлических – просверлить дрелью или шуруповёртом. Диаметр отверстия примерно 2-2,5 см. (заглушка есть не на всех автомобилях )


Отверстие для протяжки проводов

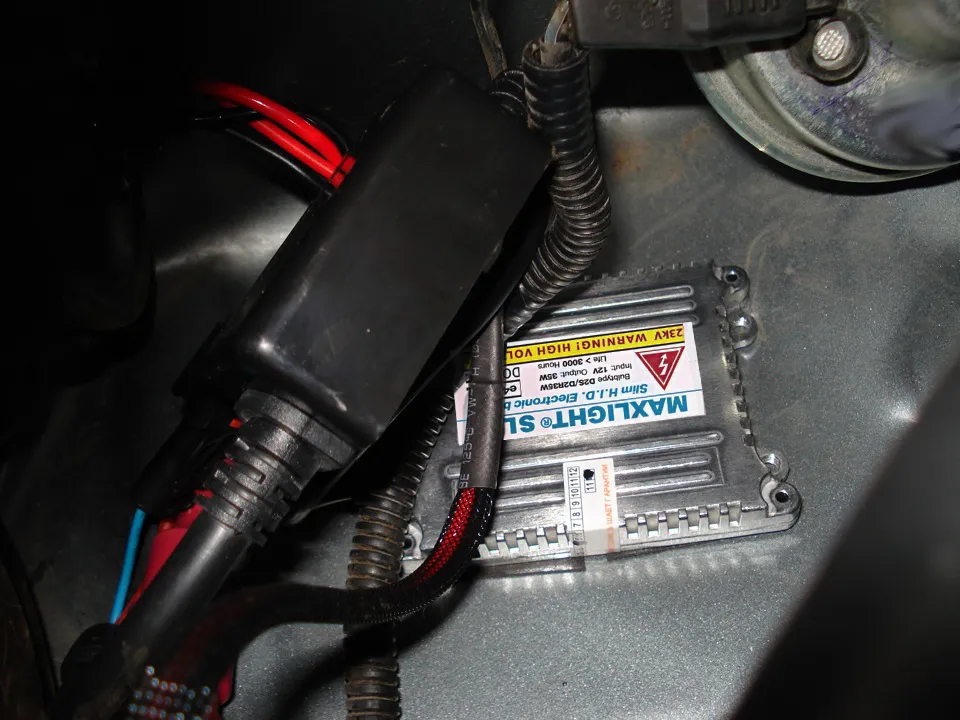

8. Разместите блоки розжига. Место для их установки должно находиться как можно ближе к фарам. Провода должны немного провисать.



9. Лучше выбрать место, которое защищено от влаги, загрязнений и нагрева. Вообще-то качественные блоки розжига должны быть герметичными, но производители дешевых блоков мало об этом заботятся. Зафиксируйте блоки розжига. Для этого используйте двусторонний скотч и крепёж.



10. Соедините провода блоков с проводами ламп. Вы легко сориентируетесь по их цвету. Перепутать сложно.

Подключаем лампы к блоку розжига

11. Подключите блок к штатной электронной системе. Пропустите провод от него к разъёму галогеновой лампы. По окончании процесса установки проверьте, чтобы ничего не болталось. Лишние провода заизолируйте, слишком длинные скрутите в аккуратную петлю. Учитывайте, что от того, как вы выполните работу, зависит качество освещения и срок службы новых ламп.

   Правильность подключения лучше проверить по схеме, которая обязательно будет в инструкции. Также вы можете воспользоваться этой схемой подключения ксенона:
Схема подключения ксенона

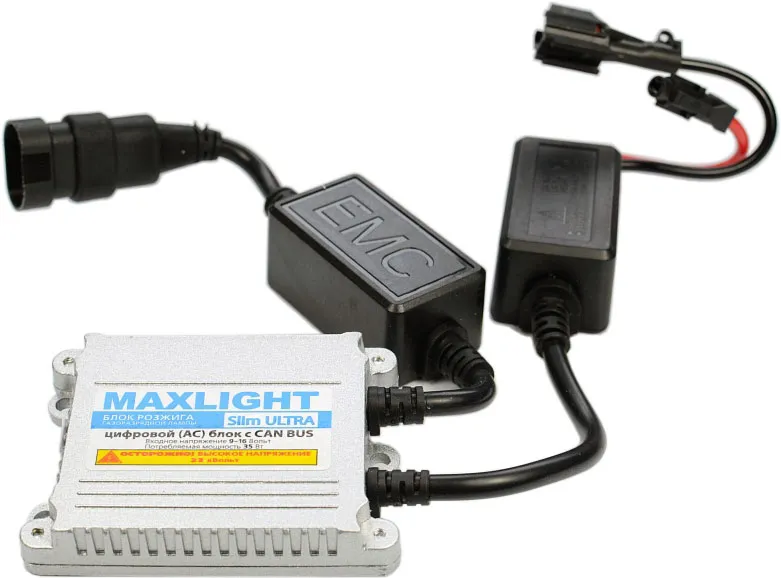

Некоторые трудности возникают при установке ксенона своими руками на автомобили с бортовыми компьютерами (выдает ошибку о том, что лампа перегорела). Если ксенон неправильно функционирует при розжиге или во время свечения рекомендуется установить блок розжига с обманкой MaxLight Slim Ultra. Оно будет стабилизировать нагрузку на проводку в тот момент, когда фары разгораются и компьютер не будет выдавать ошибку и стабилизация работы лампы будет оптимальной для нормальной работы.




Выбрать можно тут... (ссылка на товар)


Установка биксеноновых ламп

62b4afas-960 (1).jpg


Выбрать биксеноновые лампы можно тут  .... (ссылка на товар)

Биксенон это такая же лампа, наполненная инертным газом, только оборудована специальным электромагнитом. Он контролирует фокус лампы, что позволяет создавать “ближний” и “дальний” свет. Обычная ксеноновая лампа светит постоянно на полную мощность, а мощность биксеноновых линз регулируется с помощью соленоида (электромагнита).

Принцип установки биксенона своими руками примерно тот же. Отличается он только наличием контроллера напряжения, который подсоединяется к лампе, аккумулятору и блоку розжига. Основная его функция — контроль и стабилизация напряжения в проводке.



Как установить ксенон самому мы писали выше. А сейчас просто рассмотрим схему подключения биксеноновых линз и разберем некоторые нюансы.
Схема подключения биксенона

  1. Высоковольтные провода от ламп биксенона соединяются с соответствующими проводами от блока розжига.
  2. К разъему питания блока розжига подключается контроллер.
  3. Третий провод на лампе — это разъем электромагнита, который контролирует интенсивность света. Он также подключается к контроллеру.
  4. К штатному разъему питания лампы подключается разъем с контроллера. Он имеет 3 контакта.
  5. Подключаем контроллер к питанию аккумулятора, “+” и “-” соответственно.

После установки новых ламп, ксеноновых или биксеноновых, обязательно отрегулируйте свет фар. Вряд ли кому нравится, когда фары встречной машины их слепят. Подумайте о других водителях, и они подумают о вас.


Установка ксенона в противотуманки

Для установки ксенона в противотуманные фары лучше всего подойдет ксенон ClearLight с цветовой температурой 4300 и 5000К, так как он лучше всего показывает себя на мокрой дороге и в тумане.

Монтаж ксеноновых ламп в птф – процедура несложная. Проще, чем замена в головных фарах. Нужно просто снять бампер, демонтировав клипсы или болты крепления. В некоторых моделях автомобилей потребуется снятие подкрылка.

После отключения противотуманных фонарей от питания, штатные лампочки заменяются новыми. Производится их соединение с блоком розжига и питанием. Блоки можно разместить под бампером.

Установка ксенона в противотуманки


Подключаем ксенон к блоку розжига

Лучше сразу проверить работоспособность системы. Заведите автомобиль и проверьте, светит ли одна противотуманка.

Установка ксенона в ПТФ и проверка работоспособности ламп перед окончательной установкой.

Вторая лампа устанавливается абсолютно аналогично. Схема подключения ксенона в противотуманках такая же, как и при подключении ксенона в главных фарах. Теперь необходимо установить блоки розжига. Из наиболее популярных мест установки можно отметить пространство под передним бампером и под капотом. Крепятся они с помощью двустороннего скотча, хомутов или специальных креплений (если они были в комплекте). Старайтесь выбрать наиболее защищенное место.



А вот собственно и результат.
