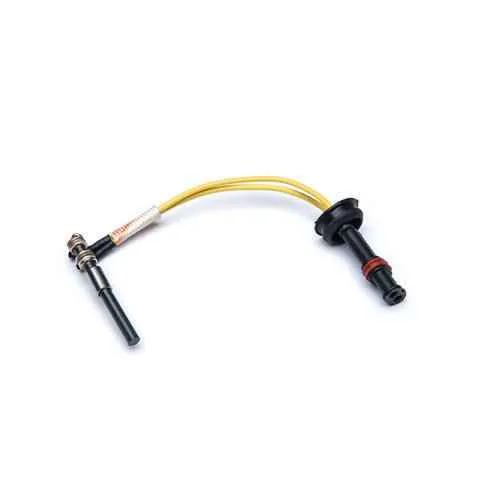

Webasto Штифт накала AT3500ST/5000ST 12В 9004214B

Штифт накала / датчик пламени.

Штифт накаливания выполняет также функцию датчика пламени. Штифт накаливания представляет собой электрическое сопротивление и расположен в горелке со стороны, повёрнутой к пламени. Во время пуска он зажигает топливо-воздушную смесь в камере сгорания. В роли датчика пламени он функционирует как низкоомный резистор с положительным температурным коэффициентом, сопротивление которого меняется в зависимости от нагрева пламенем. Сигналы подаются на блок управления и обрабатываются им. Датчик пламени контролирует наличие пламени в течение всего того времени, пока отопитель включён.

Диагностика штифта накала.

Указание: Диагностику проводить следует мультиметром (омметром).

Измерение сопротивления не точным мультиметром может быть недостаточным. В качестве образца можно использовать новый штифт накала.

Замена штифта накала/ датчика пламени.

Демонтаж.

1. Снять отопитель.

2. Снять прокладку.

3. Демонтировать блок управления.

4. Снять нагнетатель воздуха.

5. Вывинтить два самореза и снимите удерживающую пластину

6.Вынуть резиновое уплотнение жгута штифта накаливания/датчика пламени из теплообменника, нажав на нее.

7.Нажать на резиновое уплотнение испарительного элемента в теплообменнике.

8.Осторожно вытащить испарительный элемент из трубки забора воздуха, а затем из блока теплообменника.

9. Снять фиксирующую скобу (9) и вытащить штифт накаливания/датчик пламени из горелки

10. Провести работы со снятыми компонентами.

Монтаж.

1. Вставить штифт накаливания/датчик пламени в горелку (провод напротив отверстия для уплотнения) и закрепить фиксирующей пластиной.

2. Вставить горелку в теплообменник и в жаровую трубу .

3. Установите прижимную скобу и два фиксирующих самореза.

4. Затянуть саморезы с моментом 4±0.4 Нм.

5. Установить уплотнение топливной магистрали в теплообменнике.

6. Провода штифта накала/датчика пламени поместить в соответствующем отверстии теплообменника.

7. Установить уплотнение штифта накала/датчика пламени в корпус теплообменника. Убедитесь, что провода не образует петли и не имеет провиса.

8. Установить нагнетатель воздуха.

9. Установить блок управления.

10. Собрать корпус.

11. Установить отопитель.
