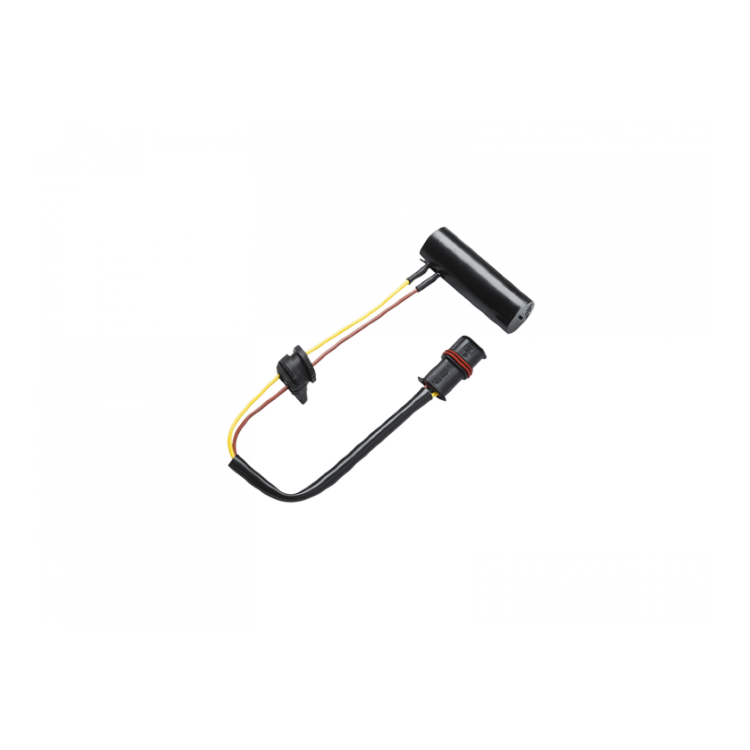

Webasto Штифт накала Thermo 90 24В
Штифт накала.
При запуске подогревателя штифт накала поджигает топливно-воздушную смесь. Штифт накала представляет собой электрическое сопротивление и располагается в горелке на небольшом расстоянии от испарительного элемента.
Проверка штифта накала.
При проверке штифта накала цифровым мультиметром значения параметров должны находиться в следующих пределах. Штифты различаются цветовой маркировкой:
Штифт накала: 12В (красная) 24В(зеленая) Сопротивление при 25 оС: 0.3-0.6 Ом 1.3-1.44 Ом Проверочный ток: <5 мА <5 мА
Замена горелки, датчика пламени, и штифта накала.
Снятие.
1. Снять подогреватель.
2. Снять нагнетатель воздуха.
3. Вывернуть винты и шайбы.
4. Отвернуть гайки и вытащить фиксирующую планку.
5. Вытащить уплотнения из корпуса жаровой трубы.
6. Вытащить уплотнение и горелку, а так же рассекатель из жаровой трубы.
7. Извлечь датчик пламени и штифт накала из корпуса горелки.
8. Визуально оценить состояние горелки.
9. Провести работы на демонтированных узлах.
Установка.
1. Установить рассекатель воздуха на корпус горелки.
2. Осторожно вставить датчик пламени и штифт накала в корпус горелки и вставить уплотнения в корпус жаровой трубы.
3. Вставить горелку и уплотнение в корпус жаровой трубы.
4. Установить изоляцию на стопорную планку и установить планку.
Указание: Проводку датчика пламени и штифта накала проложить как показано на рисунке.
5. Закрепить стопорную планку гайками. Затянуть гайки с моментом 3 Нм ± 10%.
6. Закрепить топливную магистраль винтом и шайбой. Момент затяжки 3 Нм ± 10 %.
7. Установить нагнетатель воздуха.
8. Подсоединить электрические разъемы.
9. Установить подогреватель.
