Webasto штифт накала (свеча) TT-C 12 B 9017813B

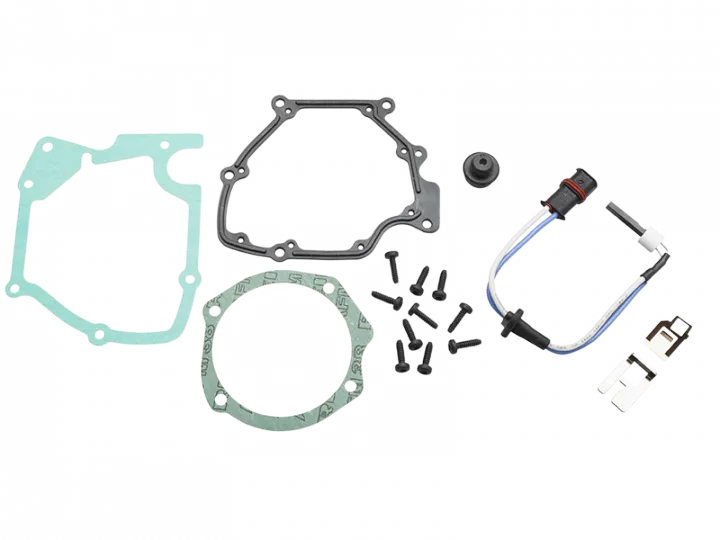

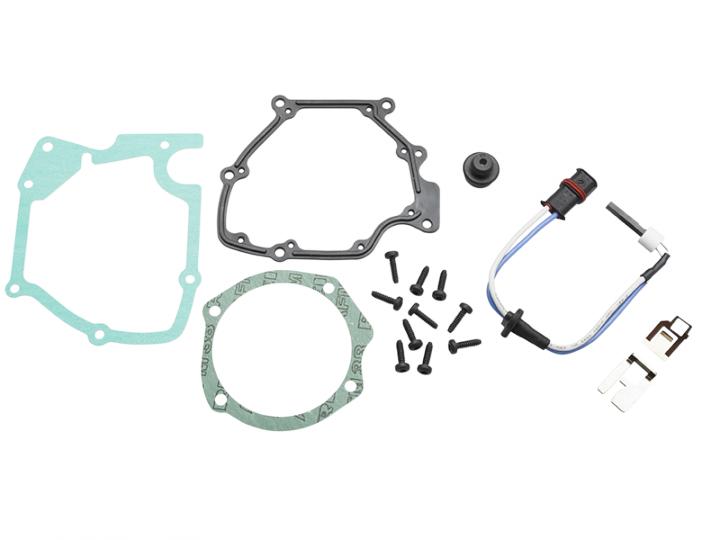

Комплект поставки: Штифт накала, 9000861A комплект прокладок, комплект крепёжный (саморезы и держатель).

Группа запчастей: Датчики
Автомобиль: Aftemarket, Audi Q7, BMW, Citroen Jumper, Fiat Ducato, Land Rover, Mercedes, Peugeot Boxer, VW Amarok, VW T5, VW Touareg

Применимость:

• Webasto Thermo Top C
• Webasto Thermo Top E
• Webasto Thermo Top Z

Только 12 В!

Для отопителей с 2008 года, для более ранних годов выпуска используется 1322639A горелка со штифтом.

Штифт накала / датчик пламени.

Штифт накала / датчик пламени представляет собой электрическое сопротивление и регистрирует температуру охлаждающей жидкости в теплообменнике отопителя. Сигнал с датчика температуры направляется в блок управления; в зависимости от него отопитель переключается из одного режима работы в другой.

Проверка штифта накаливания/ датчика пламени на отопителе, снятом с автомобиля.

При проверке цифровым мультиметром у штифта накаливания/ датчика пламени должны наблюдаться следующие электрические параметры:

Сопротивление при 25°C:0,3 ... 0,6 Ом

Проверочный ток: < 5 мA

Замена горелки со штифтом накаливания/ датчиком пламени.

ВНИМАНИЕ! У Thermo Top E и C предварительно следует снять циркуляционный насос.

Демонтаж.

1. Снять узел нагнетателя воздуха.
2. Выдавить насадку кабеля штифта накаливания/ датчика пламени из корпуса горелки .
3. Вынуть винты.
4. Вынуть горелку со штифтом накаливания/ датчиком пламени из корпуса горелки .
5. Снять уплотнение.
6. Отремонтировать снятые компоненты.

Монтаж.

1. Приложить новое уплотнение к корпусу горелки.
2. Привести горелку в установочное положение и закрепить винтами с моментом затяжки 4 ± 0,4 Нм.
3. Вставить насадку кабеля штифта накаливания/ датчика пламени в корпус горелки.
4. Установить узел нагнетателя воздуха.
5. Установить циркуляционный насос, если он был снят.
