HELLION HAM 8.12 PIN DSP усилитель с процессором

Автомобильный усилитель мощности со встроенным аудиопроцессором Hellion HAM 8.12pinDSP

Hellion HAM 8.12pinDSP – это 10-канальный автомобильный процессорный усилитель мощности с технологией подключения Pin-to-Pin для совместимости со штатными и универсальными головными устройствами на ОС Android. Для улучшения качества звучания аудиосистемы применяются усилители класса D, работающие в дифференциальном режиме со стабилизированным источником питания. С программным управлением под различные нагрузки (2 Ом или 4 Ом) усилитель обеспечивает максимальную мощность до 1040 Вт, выдавая 8 х 80 Вт + 2 х 200 Вт  на 2 Ом.

 Аудиопроцессор

• 8.12pinDSP в названии модели расшифровывается как 12-канальный аудиопроцессор с 8-канальным входом высокого уровня с технологией Pin-to-Pin.
• 12-канальный 32-х битный звуковой процессор имеет возможность настройки 12-ти равнозначных каналов с 31-полосным параметрическим или графическим эквалайзером, кроссовером с шагом настройки 1Гц и спадом от 6 до 48 дБ/окт., настройку временных задержек, инвертор фазы, регулировку чувствительности каждого из каналов и 10 ячеек памяти.
• Настройка усилителя с DSP процессором осуществляется при помощи ПО для ПК и мобильного приложения, оперативные регулировки – с совместимых пультов дистанционного управления Hellion.

Гибкая архитектура системы

Hellion HAM 8.12pinDSP предлагает уникальную архитектуру со «сквозными» каналами процессора, что открывает широкие возможности для построения аудиосистемы: свободный выбор между встроенными и внешними усилителями, возможность поэтапного наращивания мощности, создание независимых звуковых зон в одном транспортном средстве.

Технология Pin-to-Pin и ОЕМ интеграция

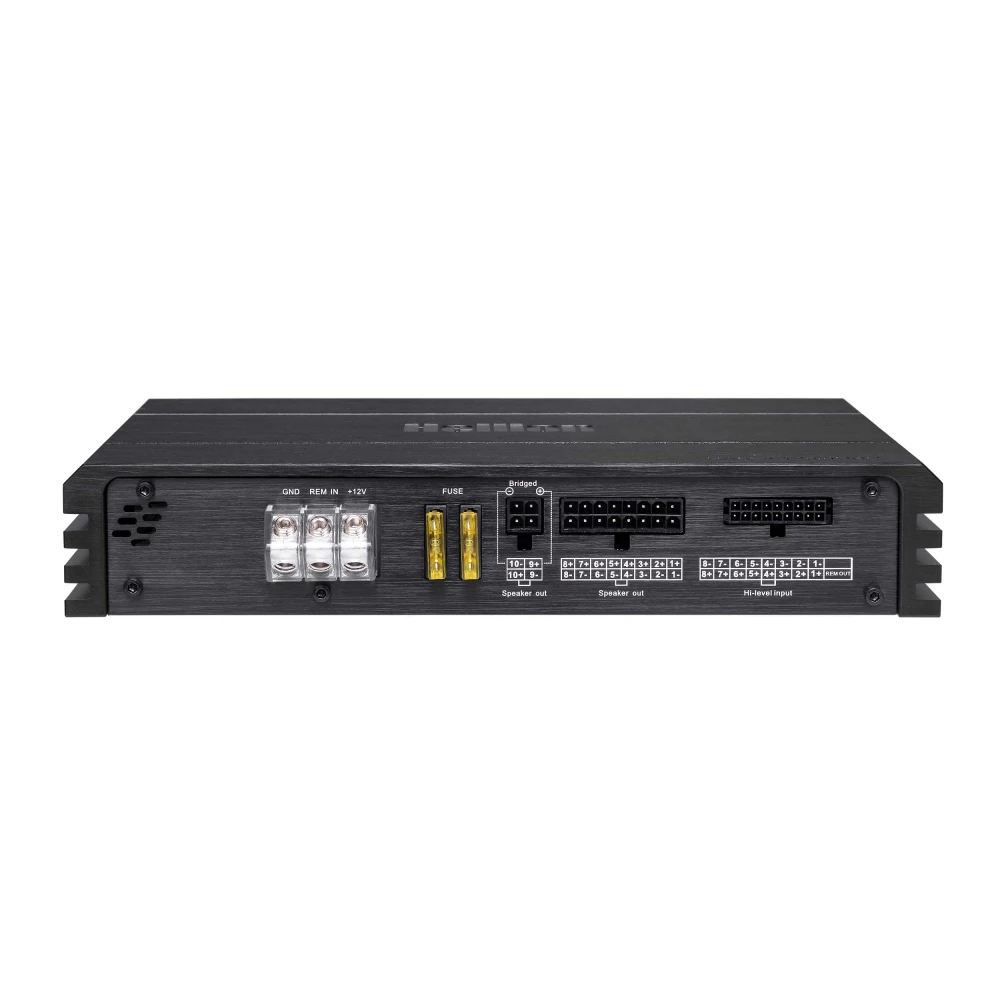

• Усилитель Hellion HAM 8.12pinDSP оснащен Pin-to-Pin кабелем длиной 2 метра для подключения к головным устройствам с ОС Android или с разъемами ISO в разрыв штатной проводки.
• Он идеально подходит для простого апгрейда базовых штатных аудиосистем без внешнего усилителя мощности.
• Длина кабеля позволяет разместить усилитель в передней части салона автомобиля, например под сиденьем.
• Если проводится дальнейший апгрейд системы от простой конфигурации Фронт + Тыл, акустические выходы Speaker Out 5 ÷ 8 и 9 ÷ 10 нужно подключать дополнительными акустическими кабелями.

Оснащение

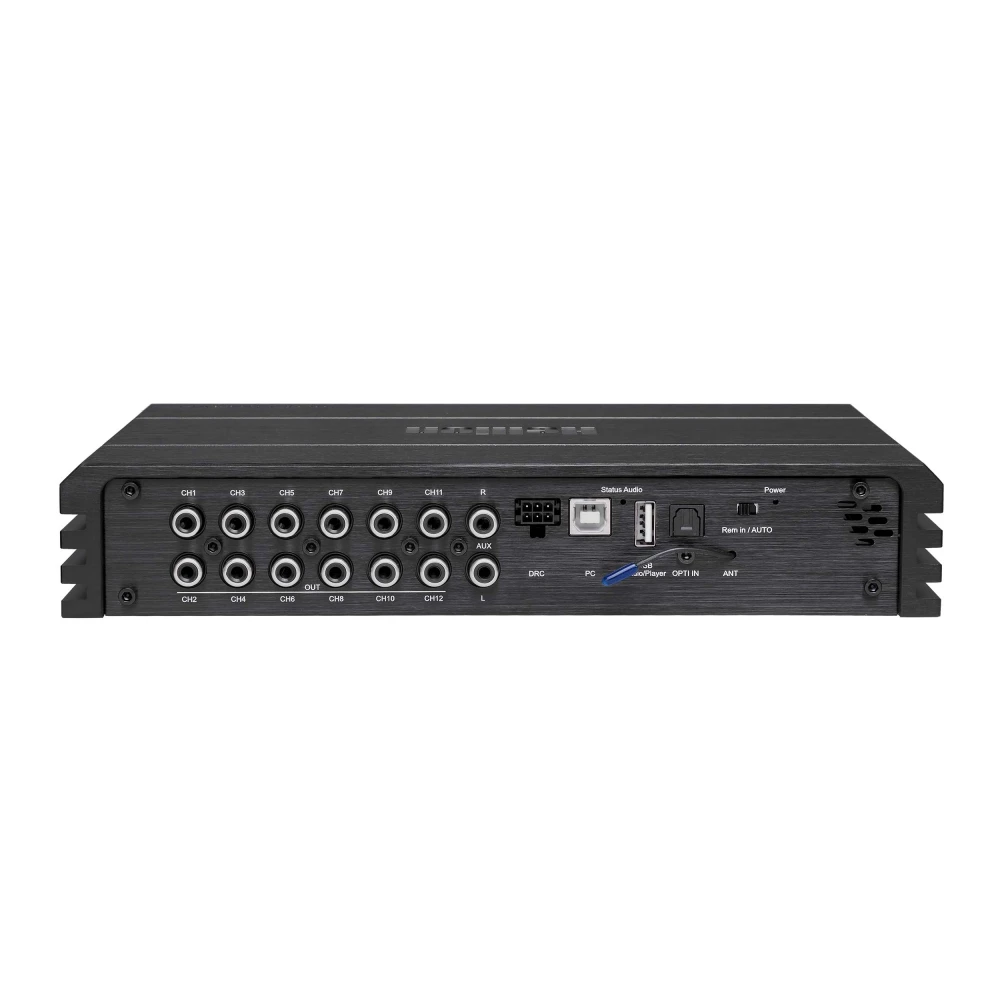

• 10-канальный усилитель мощности для подключения к акустическим системам
• 12-канальный линейный выходRCAдля подключения внешних усилителей
• 8-канальный дифференциальным вход высокого уровня (Hi-Level)
• 2-канальный дифференциальный линейный вход RCA (AUX)
• Bluetoothаудио (Bluetooth)
• USB аудио вход (USB AUDIO)
• USB аудио плеер (U-disc)
• оптический цифровой входTOSLINK(OPTICAL)
• коаксиальный цифровой вход (COAX, при подключении к пульту управления с универсальным аудиоплеером HELLIONDRC-DSD 256)
• DRC вход для подключения внешних периферийных устройств.

Программное обеспечение

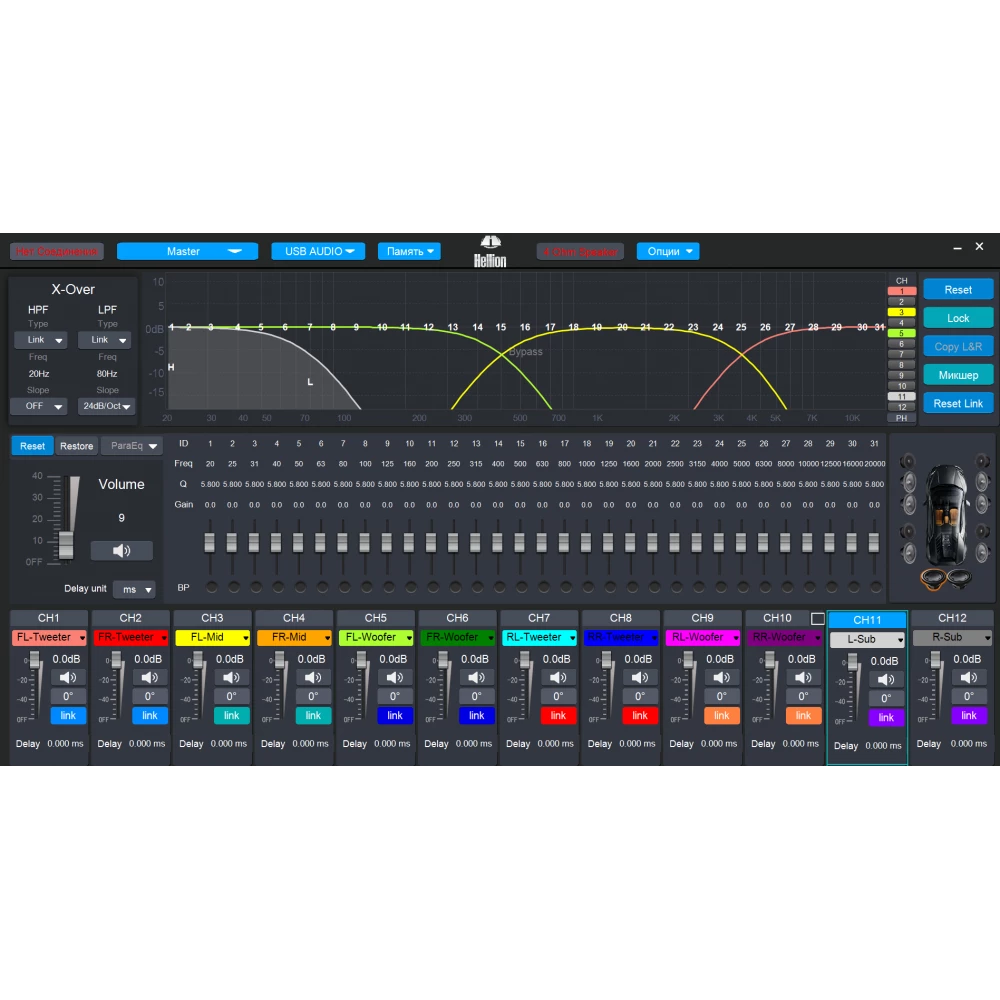

User Interface обновленного ПО Hellion имеет уникальный дизайн цветовой маркировки номеров выходных каналов. Он базируется на цветовом круге Иттена и напоминает нам дизайн одного легендарного музыкального альбома. Цвета расположены в логическом порядке, который мы все знаем наизусть – красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый. Левые, нечетные каналы более светлого цвета, правые, четные каналы - более насыщенного. Такими же цветами отображаются характеристики в окне кроссоверов и эквалайзеров, что значительно упрощает навигацию и ускоряет настройку.

Универсальность

Благодаря компактным размерам и эффективному энергопотреблению устройство идеально подходит для использования во всех типах автомобилей, для автомобилей с системой START/STOP, электроавтомобилей, катеров, яхт и мотоциклов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЭЛЕКТРОПИТАНИЕ

• Напряжение питания: 12 В с заземлением на корпус автомобиля
• Допустимое кратковременное изменение напряжения питания: 9 ÷ 18 В
• Предохранители: 2 х 20 А

УСИЛИТЕЛЬ МОЩНОСТИ

• Класс усиления: D-класса
• Диапазон воспроизводимых частот (по уровню -3 дБ): 17 Гц ÷ 23 кГц
• Допустимый импеданс акустических систем при подключении усилителя в 10-канальном режиме: 2 ÷ 8 Ом
• Допустимый импеданс акустических систем при подключении каналов CH9 и CH10 в мостовом режиме: 4 ÷ 8 Ом
• Номинальная непрерывная мощность: 8 x 80 + 2 х 100 Вт RMS @ 4 Ом,  8 х 80 + 2 х 200 Вт RMS @ 2 Ом
• Номинальная непрерывная мощность в мостовом включении каналов СН9 и СН10: 1 х 400 Вт RMS @ 4 Ом, THD 1 %, 14,4 В

ВХОДЫ И ВЫХОДЫ

• Дифференциальный вход высокого уровня Hi-Level: 8-канальный
• Чувствительность входа высокого уровня: 4 ÷ 14 В RMS
• Импеданс входа высокого уровня: 13 Ом
• Линейный вход AUX: 2-канальный
• Чувствительность входа AUX: 1,5 ÷ 2,6 В RMS
• Импеданс входа AUX: 20 кОм
• Оптический вход TOSLINK: РСМ 48 кГц - 24 бит
• Цифровой вход USB Audio: РСМ 48 кГц - 16 бит
• Линейный аудио выход RCA: 12-канальный
• Максимальное напряжение на линейном аудио выходе RCA: 6,45 В RMS

АУДИОПРОЦЕССОР

• Диапазон воспроизводимых частот (по уровню 0 дБ): 20 Гц ÷ 23 кГц
• Цифровой сигнальный процессор: Cirrus Logic CS4953 – 32 бит
• Сигнальный конвертор АЦП: THD+N -98dB, AKM 32Bit 105dB DR, Cirrus Logic
• Сигнальный конвертор ЦАП: THD+N -98dB, AKM 32Bit 108dB DR, Cirrus Logic
• Bluetooth: Двух поточный BT5.1, с поддержкой кодеков AAC и SBC

ОБЩИЕ ХАРАКТЕРИСТИКИ

• Программное обеспечение настройки с ПК и требования к операционной системе ОС: Microsoft Windows 32/64bit (Windows 7, Windows 8, Windows 10, Windows 11)
• Подключение к ПК: USB 2.0
• Мобильные приложения: ОС Android, IOS
• Допустимый диапазон рабочих температур: - 30 - +70º С
• Габаритные размеры: 252(Ш) x 190(Д) x 44,5(В) мм
